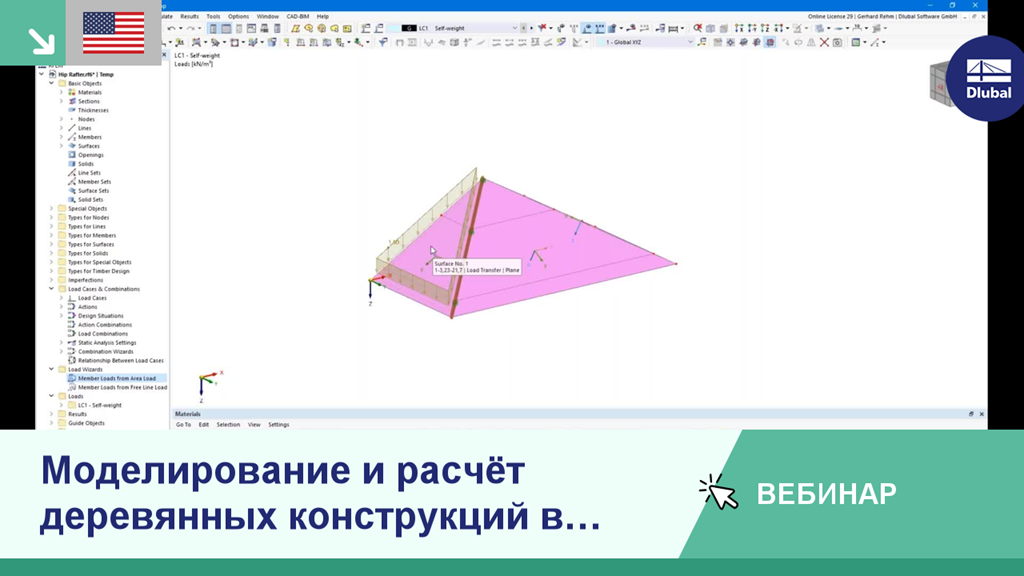

В этом вебинаре показано, как моделировать и рассчитывать деревянные конструкции в программах для расчёта конструкций RFEM 6 и RSTAB 9.
Расписание:
00:00 Вступление
04:50 Моделирование вальмового стропила (включая расчетные параметры) в RFEM 6
12:20 Область притока, ввод нагрузок, комбинаторика нагрузок
22:55 Расчёт компонента по Еврокоду 5
40:27 Документация в протоколе результатов
52:10 Параметризация, блоки, скрипты
База знаний
У вас есть вопросы по программе? В расчетных опорах можно определить болты с полной резьбой как элементы арматуры, работающей на поперечное давление для расчета «Давление перпендикулярно волокнам». В этом случае болты подвергаются расчёту на сдавливание и потерю устойчивости.
Кроме того, проверяется расчетное сопротивление сдвигу в плоскости острия болта. Вы можете рассматривать угол распределения нагрузки линейно под 45 ° или нелинейно (согласно Бейтке И., Армирование деревянных компонентов с помощью винтов с полной резьбой, Университет Карлсруэ (TH), 2005).
В RFEM и RSTAB вы можете рассчитать стержни с типом материала «Брус из клеёного шпона». Доступны следующие производители:
В предельной конфигурации можно учесть коэффициенты прочности для увеличения прочности. Коэффициенты, уменьшающие прочность, учитываются автоматически независимо от этого. Попробуйте сами!
K пояснительному видео
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
