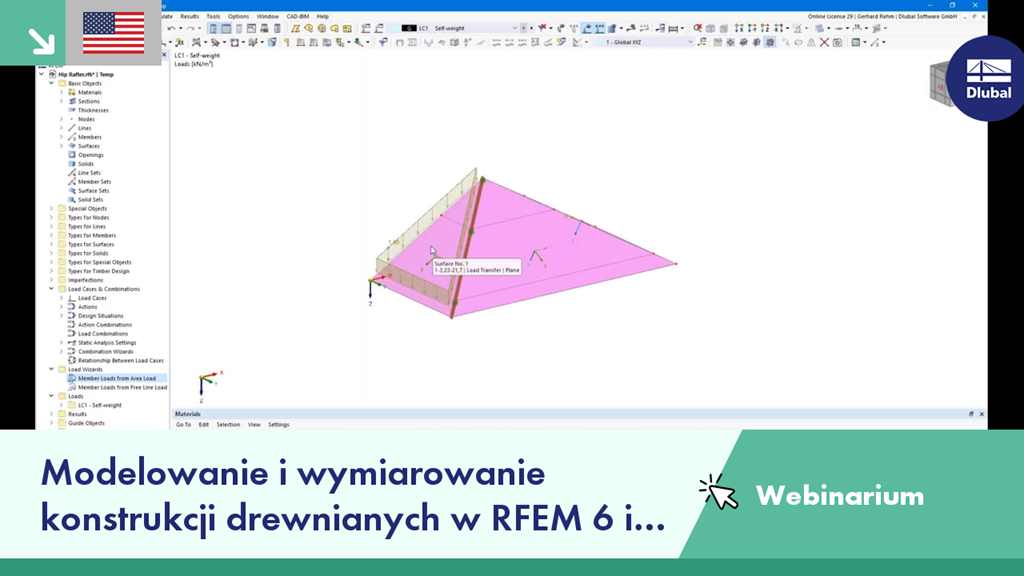

To webinarium pokazuje, jak modelować i wymiarować konstrukcje drewniane w programach do analizy statyczno-wytrzymałościowej RFEM 6 i RSTAB 9
Plan:
00:00 Wstęp
04:50 Modelowanie krokwi biodrowej (wraz z właściwościami obliczeniowymi) w RFEM 6
12:20 Pole dopływu, wprowadzanie obciążenia, kombinatoryka obciążeń
22:55 Wymiarowanie elementu zgodnie z Eurokodem 5
40:27 Dokumentacja w protokole wydruku
52:10 Parametryzacja, bloki, skrypty
Baza informacji
Czy wiecie, że...? W podporach obliczeniowych można teraz zdefiniować śruby z pełnym gwintem jako poprzeczne elementy wzmacniające ściskanie dla obliczenia "Ściskania w poprzek włókien". Śruby są sprawdzane pod kątem wciśnięcia i wyboczenia.
Dodatkowo sprawdzana jest nośność na ścinanie w płaszczyźnie wierzchołka śruby. Kąt rozłożenia obciążenia można uwzględnić liniowo poniżej 45° lub nieliniowo (zgodnie z Bejtka, I. (2005). Verstärkung von Bauteilen aus holz mit vollgewindeschrauben. KIT Scientific Publishing.
W programach RFEM i RSTAB można wymiarować pręty przy użyciu materiału typu "Fornir klejony warstwowo". Dostępni są następujący producenci:
W konfiguracji stanu granicznego nośności można uwzględnić współczynniki wytrzymałości w celu zwiększenia wytrzymałości. Niezależnie od tego współczynniki zmniejszające wytrzymałości są uwzględniane automatycznie. Wypróbuj teraz!
Przejdź do filmu
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
Program główny
Nowa generacja oprogramowania wykorzystującego MES służy do analizy statyczno -wytrzymałościowej 3D prętów, powierzchni i brył.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Rozszerzenie
Rozszerzenie Stateczność konstrukcji przeprowadza analizę stateczności konstrukcji.
Program główny
Nowoczesny program do analizy statyczno-wytrzymałościowej 3D jest odpowiedni do analizy statyczno-wytrzymałościowej i dynamicznej konstrukcji szkieletowych, a także do wymiarowania betonu, stali, drewna i innych materiałów.
Rozszerzenie
Rozszerzenie Projektowanie konstrukcji drewnianych umożliwia sprawdzenie stanu granicznego nośności, użytkowalności i odporności ogniowej prętów drewnianych zgodnie z różnymi normami.
Program samodzielny
Wymiarowanie drewna belek z drewna klejonego warstwowo jednoprzęsłowo i o dużej rozpiętości zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych belek prostych, ciągłych i Gerber ze wspornikami lub bez zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych słupów prostokątnych i okrągłych zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych płatwi sprzężonych i belek ciągłych zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych ram trójprzegubowych z połączeniami na wczep klinowy zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie stężeń dla drewnianych konstrukcji szkieletowych zgodnie z Eurokodem 5 lub DIN 1052
Program samodzielny
Wymiarowanie drewnianych dachów płaskich, jednospadowych i dwuspadowych zgodnie z Eurokodem 5
