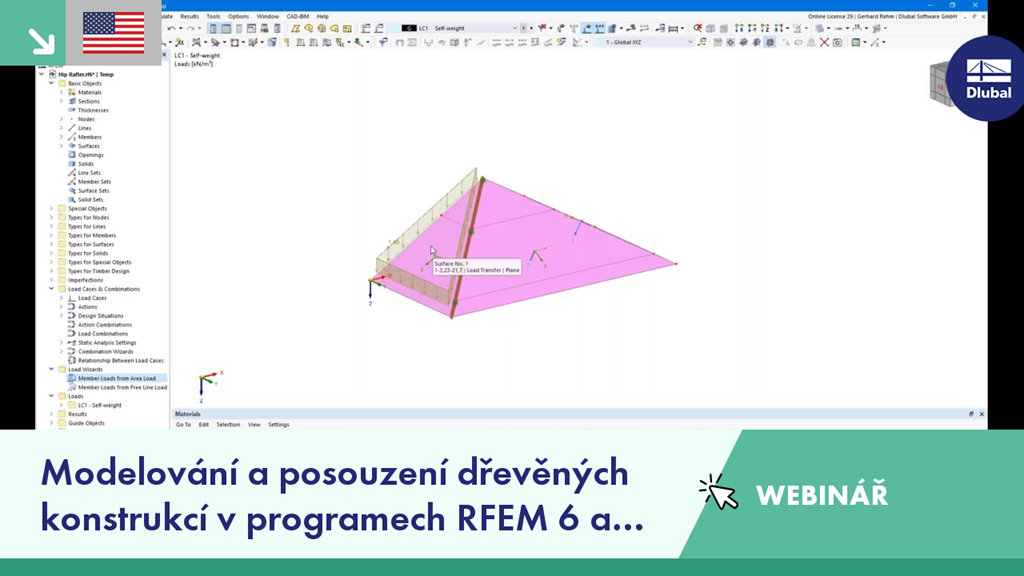

V tomto webináři ukazujeme, jak lze modelovat a posuzovat dřevěné konstrukce v programech pro statické výpočty RFEM 6 a RSTAB 9.
Podrobný program:
00:00 Úvod
04:50 Modelování nárožní krokve (včetně parametrů pro posouzení) v programu RFEM 6
12:20 Spolupůsobící plocha, zadání zatížení, kombinace zatížení
22:55 Posouzení konstrukčního prvku podle Eurokódu 5
40:27 Dokumentace v tiskovém protokolu
52:10 Parametrizace, bloky, skriptování
Databáze znalostí
Věděli jste, že...? V návrhových podporách můžete nyní pro posouzení 'Tlak kolmo k vláknům' definovat celozávitové vruty jako výztužné prvky na příčný tlak. Vruty se kontrolují na vtlačení a vybočení.
Kromě toho se posuzuje únosnost příčného tlaku v rovině špičky vrutu. Úhel rozložení zatížení můžete zohlednit lineárně pod 45° nebo nelineárně (podle Bejtka I., Verstärkung von Bauteilen aus Holz mit Vollgewindeschrauben, Universität Karlsruhe (TH), 2005).
V programech RFEM a RSTAB lze posuzovat pruty s typem materiálu 'Vrstvené dřevo'. K dispozici jsou materiály následujících výrobců:
V konfiguraci pro únosnost můžete pro zvýšení pevnosti zohlednit odpovídajícím způsobem součinitele pevnosti. Součinitele, které pevnost redukují, se bez ohledu na to automaticky zohlední. Vyzkoušejte sami!
K názornému videu
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
