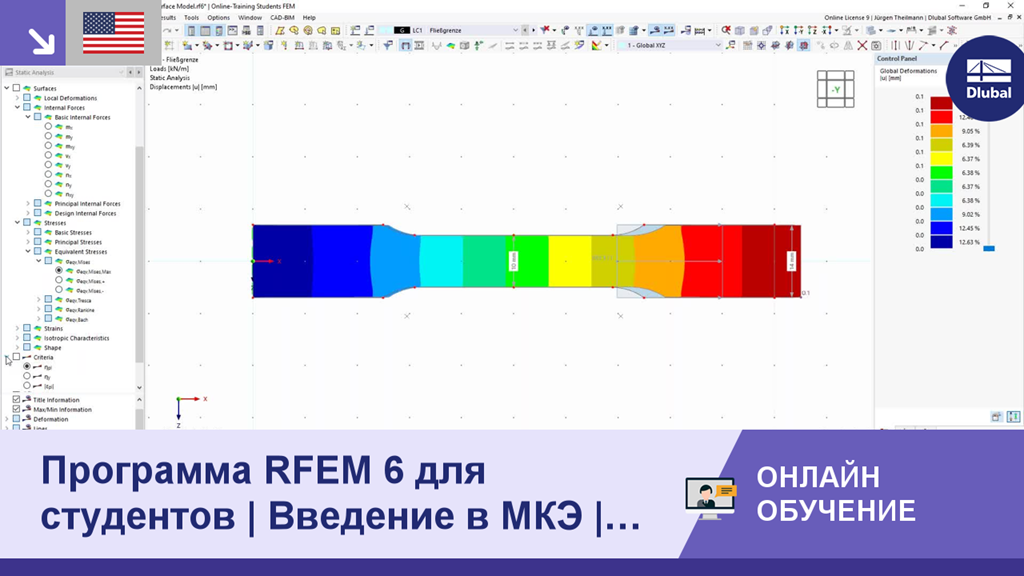

Студенты, воспользуйтесь возможностью научиться более эффективной работе с программой RFEM. В ходе курса мы обсудим основные функции моделирования и рабочие процессы на практических примерах.
Запись была сделана 4 мая 2023 года.
Содержание:
00:00 Вступление
08:26 Основные правила ВЭД
15:17 Вступительный пример: Непрерывная плита
01:07:54 Теория пластин
01:13:59 Нелинейный расчет
02:15:17 Сингулярности
