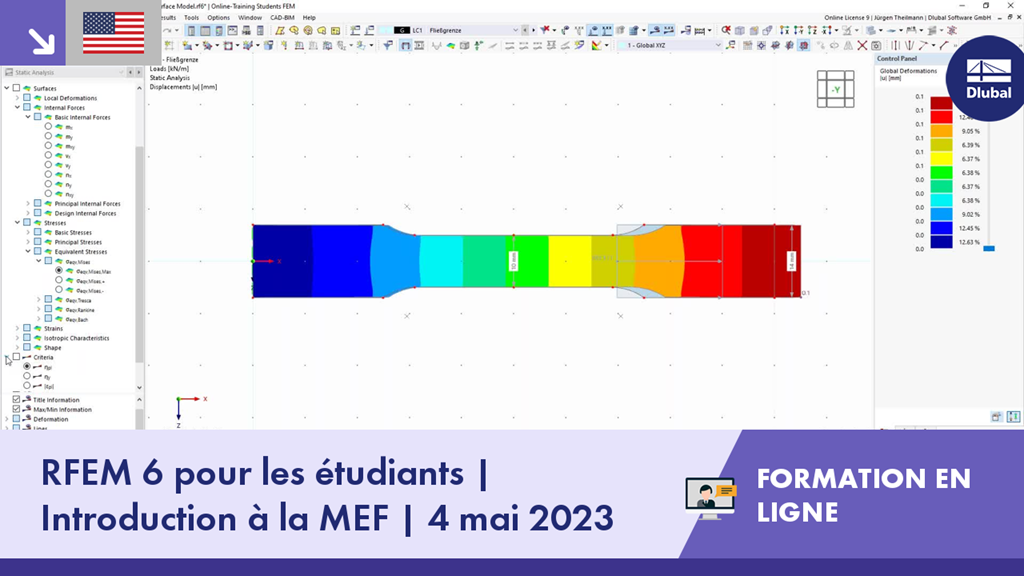

Découvrez comment travailler plus efficacement avec le logiciel RFEM pendant vos études. Dans cette formation, nous vous expliquons les fonctionnalités essentielles de modélisation et les méthodes de travail à l'aide d'exemples pratiques.
Cet enregistrement a été réalisé le 4 mai 2023.
Contenu :
00:00 Introduction
08:26 Principe de base de l'analyse aux éléments finis
15:17 Exemple d'introduction : Dalle contiguë
01:07:54 Théorie des plaques
01:13:59 Calcul non linéaire
02:15:17 Singularités
