Упругие основания стержней 2: Пружины сдвига

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

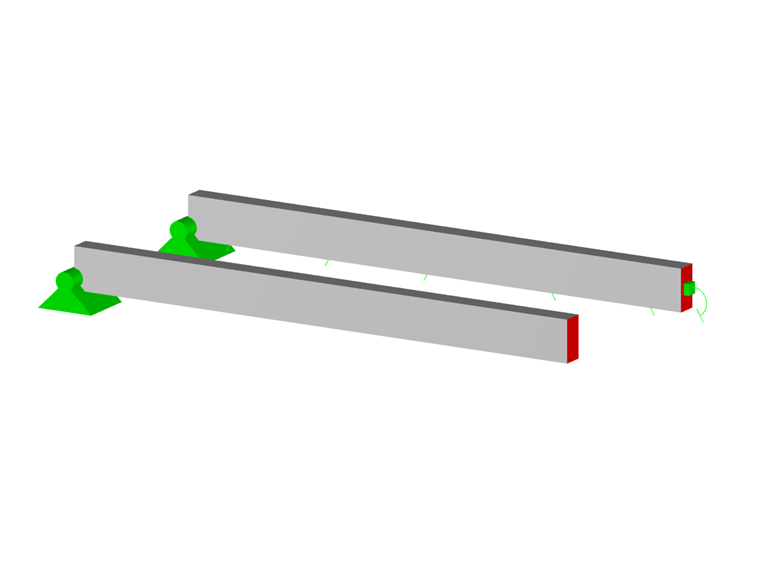

У стержней могут иногда встречаться упругие основания, Таким образом, влияние грунта обычно учитывается в моделировании. Однако упругие основания можно задать только для стержня типа «Балка».

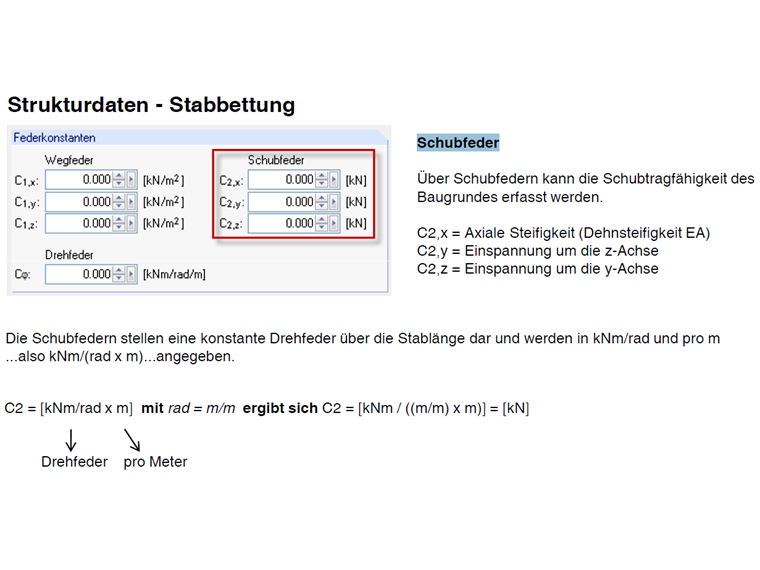

Пружины сдвига можно использовать для определения прочности грунта на сдвиг. Характерные значения поперечных пружин определяются отдельно в направлении местных осей стержня x, y и z и должны рассматриваться как расчетные значения.

Отдельные поперечные пружины можно рассчитать следующим образом.

C2, x = осевая жесткость (жесткость при деформации E ⋅ A)

C2, y = результирующее ограничение вокруг оси z

C2, z = результирующая заделка вокруг оси y

Пружины сдвига C2, y и C2, z представляют собой пружины постоянного вращения по длине стержня и рассчитываются как произведение коэффициента Пуассона грунта и C1, z . Они даются в единицах измерения [кНм/рад] на [м]. При рад = м/м получается единица измерения [кН].
