Éléments de fondation élastique de barre 2: Ressorts de cisaillement

Article technique sur le calcul de structure et l'utilisation des produits Dlubal

  • Base de connaissance

Article technique

Ce texte a été traduit par Google Translate

Lire le texte source

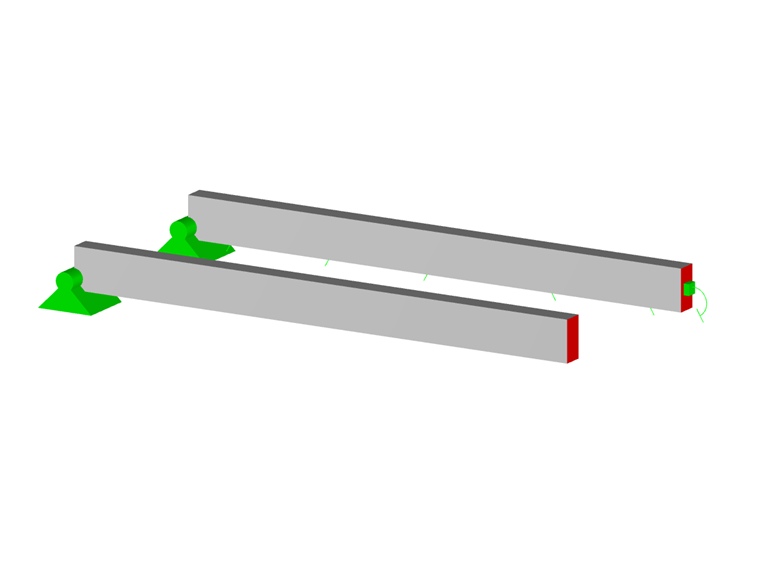

Une fondation élastique peut être appliquée à une barre. Ainsi, l'influence du sol est généralement incluse dans la modélisation. Les fondations élastiques de barre peuvent être définies uniquement pour le type de barre « Poutre ».

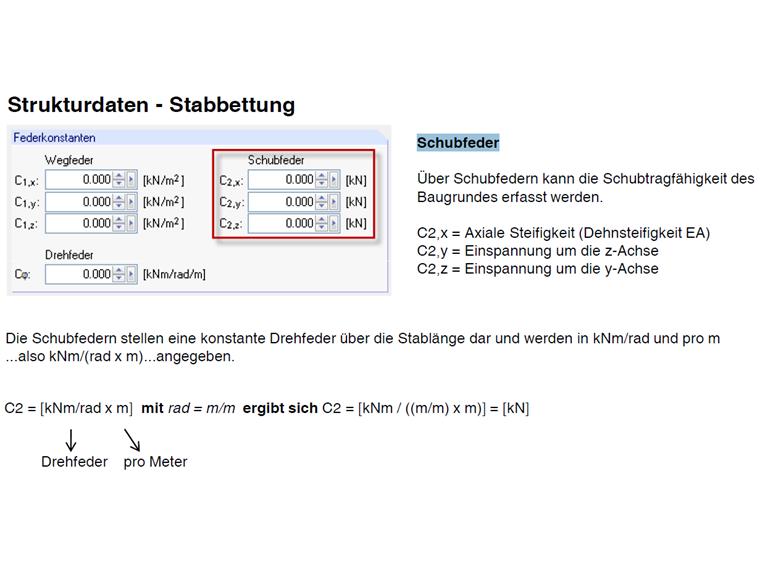

Les ressorts de cisaillement peuvent être utilisés pour représenter la capacité de cisaillement du sol. Les valeurs caractéristiques des ressorts de cisaillement sont définies séparément dans la direction des axes locaux de la barre x, y et z et doivent être considérées comme des valeurs de calcul.

Les différents ressorts de cisaillement peuvent être calculés comme suit.

C2, x = rigidité axiale (rigidité de déformation E ⋅ A)

C2, y = contrainte résultante autour de l'axe z

C2, z = contrainte résultante autour de l'axe y

Les ressorts de cisaillement C2, y et C2, z représentent des ressorts de rotation constants sur la longueur de la barre et sont calculés comme le produit du coefficient de Poisson du sol et de C1, z . Elles sont données par l'unité [kNm/rad] par [m]. Avec rad = m/m, on obtient l'unité [kN].
