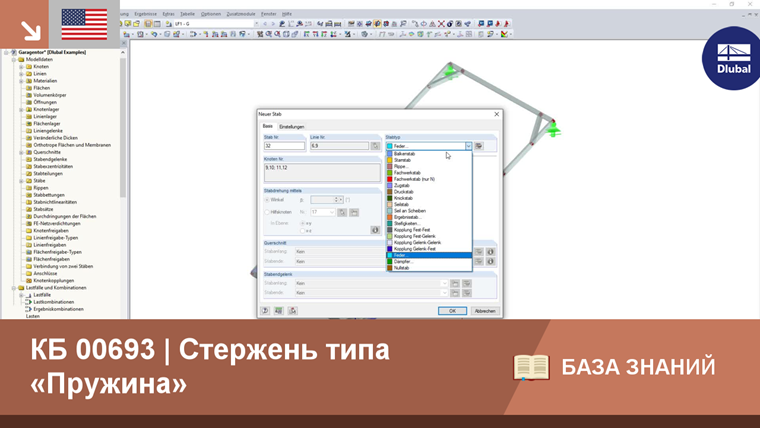

Новый тип стержня 'Spring'

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

RSTAB теперь предлагает новый тип стержня «Пружина». С помощью данной функции можно моделировать стержневые пружины в расчетной модели. Пружинный стержень выполнен таким образом, что он действует как шарнирный стержень в общей модели и проявляет свои свойства пружины в продольном направлении стержня.

В отличие от других типов стержней, пружинный стержень не нуждается в определении сечения и материала. Все характеристики жесткости могут быть заданы непосредственно в настройках параметров пружины.

В частности, этот вариант пружины может передавать не только линейные, но и нелинейные свойства пружины. В дополнение к простой линейной жесткости пружины, можно также непосредственно определить диаграмму сил-деформаций. Данный вариант диаграммы позволяет учитывать эффекты, такие как проскальзывание, ограничение пружины или изогнутые характеристики пружины.

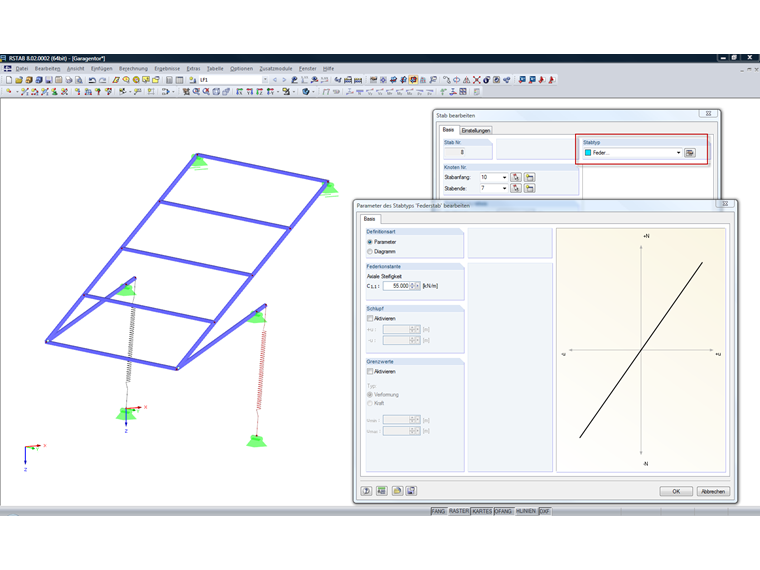

В графическом рабочем окне, пружины представлены спиральными линиями (аналогично растягивающейся пружине).

Ключевые слова

Тип стержня Пружина Нелинейный Жесткость пружины Диаграмма
