Typ pręta "Sprężyna"

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

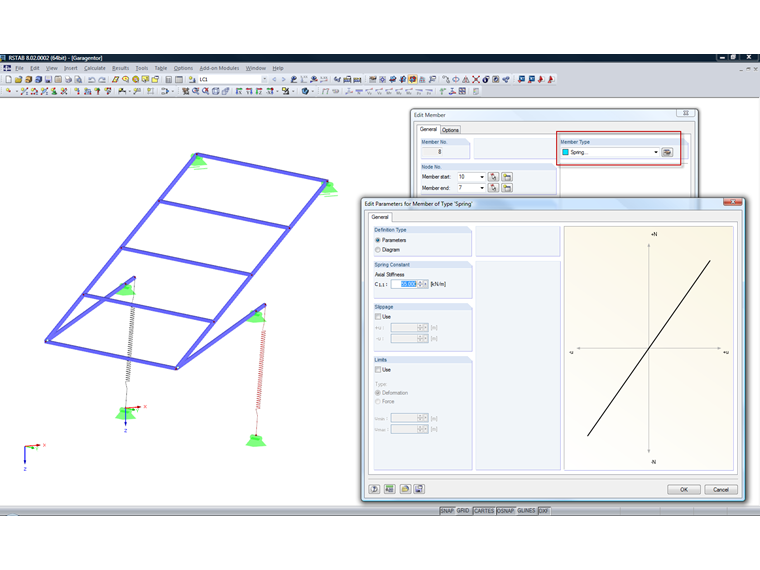

Program RSTAB oferuje teraz nowy typ pręta "Sprężyna". Opcja ta umożliwia symulowanie sprężyn w kształcie pręta w modelu obliczeniowym. Pręt sprężysty jest zaimplementowany w taki sposób, że działa w modelu globalnym jak pręt zwolniony na końcach i wykazuje sprężystość w kierunku podłużnym.

W przeciwieństwie do innych typów prętów, pręt sprężynowy nie wymaga definicji przekroju i materiału. Wszystkie właściwości sztywności można określić bezpośrednio w ustawieniach parametrów sprężyny.

W szczególności ta opcja sprężyny może przenosić nie tylko liniowe, ale także nieliniowe właściwości sprężyny. Oprócz prostej liniowej sztywności sprężystej można również bezpośrednio zdefiniować wykres siły i odkształcenia. Ta opcja schematu pomaga uwzględnić takie właściwości, jak poślizg, ograniczenie sprężyny lub zakrzywiona charakterystyka sprężyny.

W graficznym oknie roboczym sprężyny są reprezentowane przez linie spiralne (podobnie jak sprężyna naciągowa).

Słowa kluczowe

Typ pręta Sprężyna Nieliniowy Sztywność sprężyny Wykres
