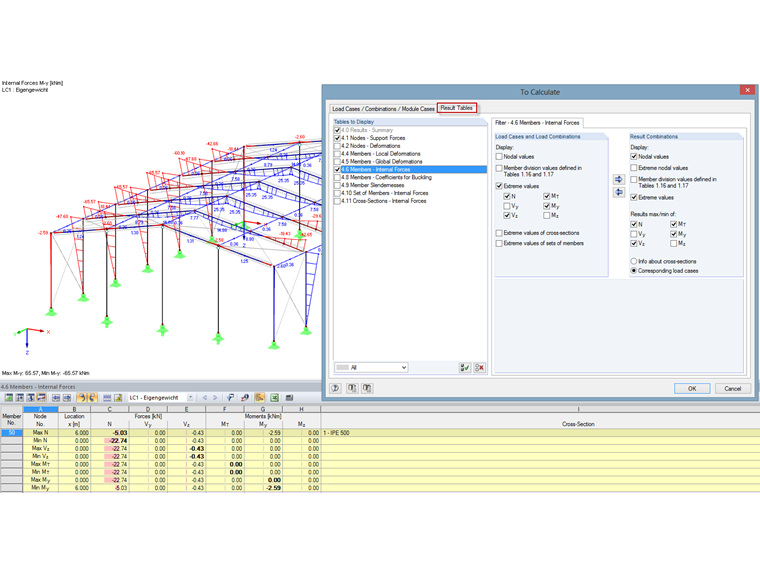

Для некоторых таблиц результатов имеются множественные возможности фильтра. Таким образом, можно облегчить наглядность быстрой оценки результатов.
Фильтрация таблиц результатов
Das Register "Ergebnistabellen" unter "Berechnung" → "Zu berechnen" steuert, welche Tabellen nach der Berechnung verfügbar sind.
