- DIN EN 1992-1-1/NA: 2015-12 (Германия)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды)
- CSN EN 1992-1-1/NA:2016-05 (Чехия)
- ÖNORM B 1992-1-1: 2011-12 (Австрия)
- UNE EN 1992-1-1/NA:2013 (Испания)
- EN 1992-1-1 DK NA:2013 (Дания)
- SIST EN 1992-1-1:2005/A101:2006 (Словения)
- NF EN 1992-1-1/NA:2016-03 (Франция)
- STN EN 1992-1-1/NA:2008-06 (Словакия)
- SFS EN 1992-1-1/NA: 2007-10 (Финляндия)
- NA по BS EN 1992-1-1: 2004 (Великобритания)
- SS EN 1992-1-1/NA:2008-06 (Сингапур)
- NP EN 1992-1-1/NA:2010-02 (Португалия)
- UNI EN 1992-1-1/NA:2007-07 (Италия)
- SS EN 1992-1-1/NA: 2008 (Швеция)
- PN EN 1992-1-1/NA:2010 (Польша)
- NBN EN 1992-1-1 ANB: 2010 для испытаний при нормальной температуре (Бельгия)
- NA-CYS EN 1992-1-1: 2004/NA: 2009 (Кипр)
- BDS EN 1992-1-1:2005/NA:2011 (Болгария)
- LST EN 1992-1-1:2005/NA:2011 (Литва)
- SR EN 1992-1-1:2004/NA:2008 (Румыния)

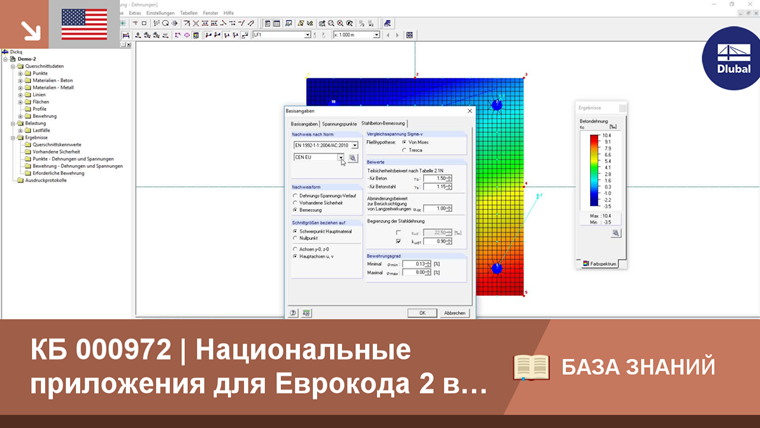

Национальные приложения для Еврокода 2 в программе SHAPE-MASSIVE
Die Anzahl der Nationalen Anhänge zum Eurocode 2 zur Bemessung von Stahlbetonquerschnitten wurde seit DICKQ 6.54 erweitert. Damit stehen folgende NAs zur EN 1992-1-1:2004 + AC:2010 zur Verfügung:
Автор
Г-н Мейергофер является руководителем отдела разработки программ для расчета железобетонных конструкций.
Ссылки
У вас есть какие-нибудь вопросы?
Длина: 00:00:13 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:50 min
Длина: 00:00:50 min
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:38 min
Длина: 00:00:47 min
Длина: 00:02:27 min
Расчёт на усталость по норме EN 1992-1-1 должен быть выполнен для конструктивных элементов, подверженных большому диапазону напряжений и/или многочисленным изменениям нагрузки. В этом случае расчётные проверки бетона и арматуры выполняются отдельно. Существует два альтернативных метода расчёта.
![Пролеты на основе рисунка 5.2 из [1]](/ru/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Для правильного расчета балки или Т-образной балки в программе RFEM 6 и в дополнительном модуле «Расчет бетона» важно определить «ширину полок» ребристых стержней. В этой статье рассматриваются варианты ввода для двухпролётной балки и расчёт размеров полки по EN 1992-1-1.
В процессе автоматического расчёта армирования поверхности определяется такое армирование поверхности, которое превышает количество требуемой арматуры.
Если вы хотите использовать чистую модель поверхности, например, при определении внутренних сил и моментов, но конструктивный элемент по-прежнему рассчитан на основе модели стержня, вы можете воспользоваться результирующей балкой.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
В аддоне Расчёт железобетонных конструкций вы можете проектировать элементы из фибробетона в соответствии с руководством «DAfStb Steel Fiber-Reinforced Concrete».
Эту опцию можно использовать для расчёта по норме EN 1992-1-1. Расчёт по руководству DAfStb выполняется, как только армированному элементу конструкции задан тип бетона «фибробетон».
