- DIN EN 1992-1-1/NA: 2015-12 (Niemcy)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Holandia)
- CSN EN 1992-1-1/NA:2016-05 (Republika Czeska)
- ÖNORM B 1992-1-1: 2011-12 (Austria)
- UNE EN 1992-1-1/NA:2013 (Hiszpania)
- EN 1992-1-1 DK NA:2013 (Dania)
- SIST EN 1992-1-1:2005/A101:2006 (Słowenia)
- NF EN 1992-1-1/NA:2016-03 (Francja)
- STN EN 1992-1-1/NA:2008-06 (Słowacja)
- SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
- NA do BS EN 1992-1-1: 2004 (Wielka Brytania)
- SS EN 1992-1-1/NA:2008-06 (Singapur)
- NP EN 1992-1-1/NA:2010-02 (Portugalia)
- UNI EN 1992-1-1/NA:2007-07 (Włochy)
- SS EN 1992-1-1/NA: 2008 (Szwecja)
- PN EN 1992-1-1/NA:2010 (Polska)
- NBN EN 1992-1-1 ANB: 2010 do sprawdzania w normalnej temperaturze (Belgia)
- NA do CYS EN 1992-1-1: 2004/NA: 2009 (Cypr)
- BDS EN 1992-1-1:2005/NA:2011 (Bułgaria)
- LST EN 1992-1-1: 2005/NA: 2011 (Litwa)
- SR EN 1992-1-1:2004/NA:2008 (Rumunia)

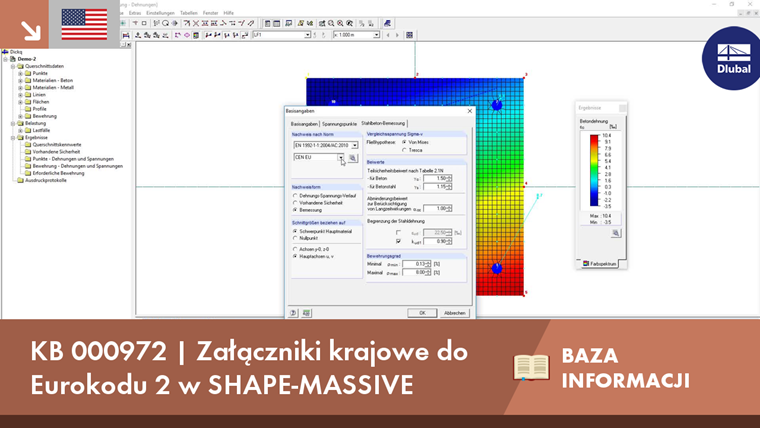

Załączniki krajowe do Eurokodu 2 w SHAPE-MASSIVE
Die Anzahl der Nationalen Anhänge zum Eurocode 2 zur Bemessung von Stahlbetonquerschnitten wurde seit DICKQ 6.54 erweitert. Damit stehen folgende NAs zur EN 1992-1-1:2004 + AC:2010 zur Verfügung:
Autor
Pan Meierhofer jest liderem w dziedzinie rozwoju programów dla konstrukcji betonowych i jest do dyspozycji zespołu wsparcia klienta w przypadku pytań związanych z projektowaniem konstrukcji z betonu zbrojonego i sprężonego.
