- DIN EN 1992-1-1/NA: 2015-12 (Alemanha)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Países Baixos)
- CSN EN 1992-1-1/NA:2016-05 (República Checa)
- ÖNORM B 1992-1-1: 2011-12 (Áustria)
- UNE EN 1992-1-1/NA:2013 (Espanha)
- EN 1992-1-1 DK NA:2013 (Dinamarca)
- SIST EN 1992-1-1:2005/A101:2006 (Eslovénia)
- NF EN 1992-1-1/NA:2016-03 (França)
- STN EN 1992-1-1/NA:2008-06 (Eslováquia)
- SFS EN 1992-1-1/NA:2007-10 (Finlândia)
- NA para BS EN 1992-1-1: 2004 (Reino Unido)
- SS EN 1992-1-1/NA:2008-06 (Singapura)
- NP EN 1992-1-1/NA:2010-02 (Portugal)
- UNI EN 1992-1-1/NA:2007-07 (Itália)
- SS EN 1992-1-1/NA:2008 (Suécia)
- PN EN 1992-1-1/NA:2010 (Polónia)
- NBN EN 1992-1-1 ANB: 2010 para verificação à temperatura normal (Bélgica)
- NA to CYS EN 1992-1-1:2004/NA:2009 (Chipre)
- BDS EN 1992-1-1:2005/NA:2011 (Bulgária)
- LST EN 1992-1-1:2005/NA:2011 (Lituânia)
- SR EN 1992-1-1:2004/NA:2008 (Roménia)

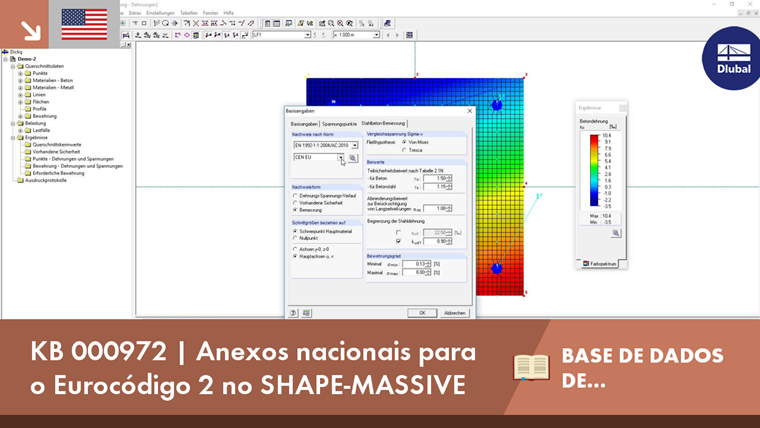

Anexos nacionais para o Eurocódigo 2 no SHAPE-MASSIVE
Die Anzahl der Nationalen Anhänge zum Eurocode 2 zur Bemessung von Stahlbetonquerschnitten wurde seit DICKQ 6.54 erweitert. Damit stehen folgende NAs zur EN 1992-1-1:2004 + AC:2010 zur Verfügung:
