Зачем упрощать расчетную модель в RWIND

Вопрос 1

Расчетная сетка упрощенной модели в программе RWIND иногда слегка отличается от заданной модели. Мы можем наблюдать, например, закругление резких краев или небольшой отступ от стены модели. Почему это так?

Ответ

Так называемая «Упрощенная модель» на самом деле представляет собой специальную сетку поверхности, охватывающую исходную модель. Эта сетка исключает возможные топологические проблемы при задании модели и позволяет рассчитывать обтекание практически любой модели STL/IFC, задаваемой блоком треугольников без топологической связности (иногда его также называют «треугольный бульон»). Упрощенная модель - это ключевая функция программы RWIND, без которой было бы невозможно рассчитать обтекание большинства моделей RFEM. RFEM переносит модель в RWIND с помощью треугольников, предназначенных только для графического изображения модели (см., например, синие треугольники стержней на рисунке 1). Данные треугольники не задают топологически правильные границы модели, которые необходимы для любого CFD моделирования.

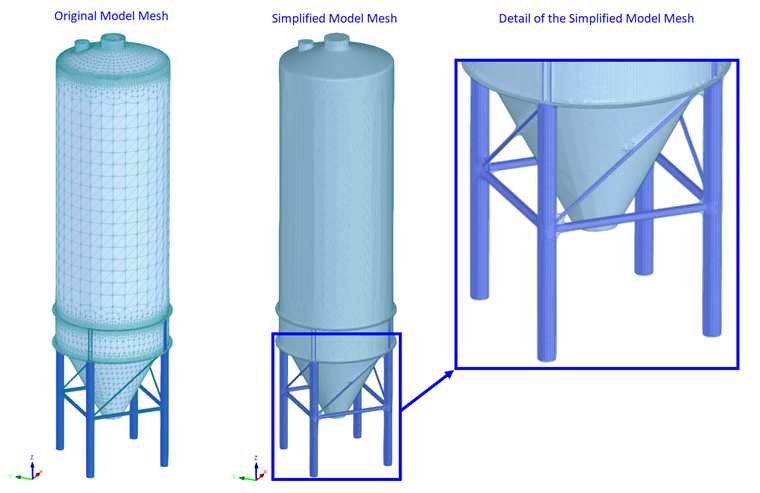

Корректировка сетки в упрощенной модели

Вопрос 2

Нужно ли использовать в RWIND упрощенную модель? У меня есть хорошо заданная модель, и я хочу, чтобы расчетная сетка точно ей соответствовала.

Ответ

Нет, в этом нет необходимости. Если модель задана правильно, то нет необходимости использовать упрощенную модель, и можно отключить функцию «Упростить модель» в диалоговом окне «Изменить модель». Тогда расчетная сетка точно соответствует границам исходной модели, включая острые кромки. Использование упрощенной модели в программе RWIND включено по умолчанию по двум причинам:

• Большинство моделей RFEM имеют неправильно заданную граничную сетку
• Упрощенная модель гарантирует беспрепятственное создание расчетной сетки и последующий расчет результатов.

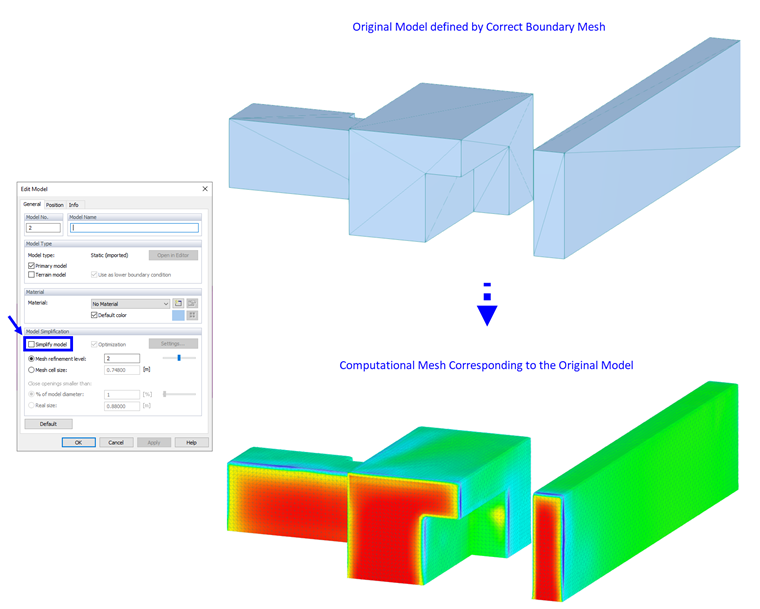

Исходная модель с правильной граничной сеткой

Если вы работаете с «точной» моделью без упрощения, рекомендуется использовать настройку «Привязать к краям модели, если это возможно», это гарантирует мелкую сетку на краях модели.

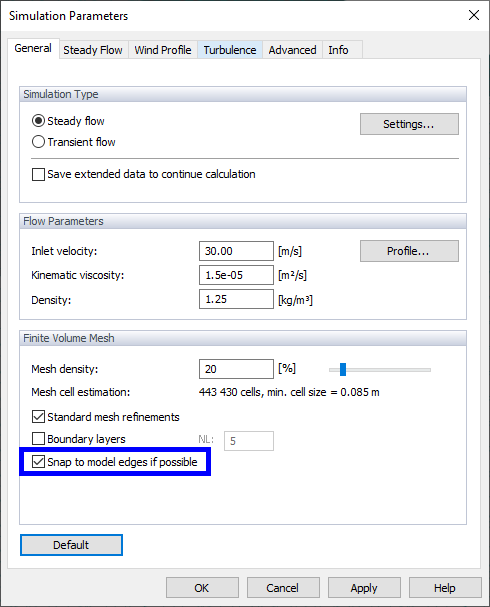

Фиксировать к краям модели

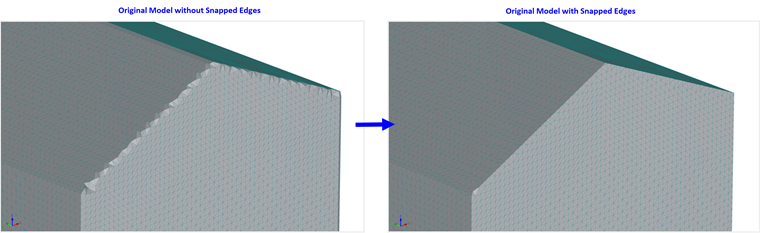

На рисунке ниже вы можете увидеть разницу между исходной моделью с привязкой к краям и без нее.

Исходная модель с фиксированными краями

Вопрос 3

Каким образом использование упрощенной модели влияет на точность результатов?

Ответ

Это зависит от основной цели вашего моделирования. Если вашей целью является определение сил ветрового потока, действующих на модель (что является основной целью взаимодействия программ RWIND и RFEM), то разница между результатами, полученными на упрощенной и исходной модели, обычно не так велика.. Она может составить до 5%, при условии, что в обоих расчетах используются одинаковые параметры потока, относительно мелкая расчетная сетка, а выбранная упрощенная модель имеет достаточный уровень детализации (т.е. LD = 3 или 4). Однако, если исходная модель задана правильно, то нет причин для использования упрощенной модели. Сетка, созданная для исходной модели, безусловно, приведет к лучшим/более точным результатам.

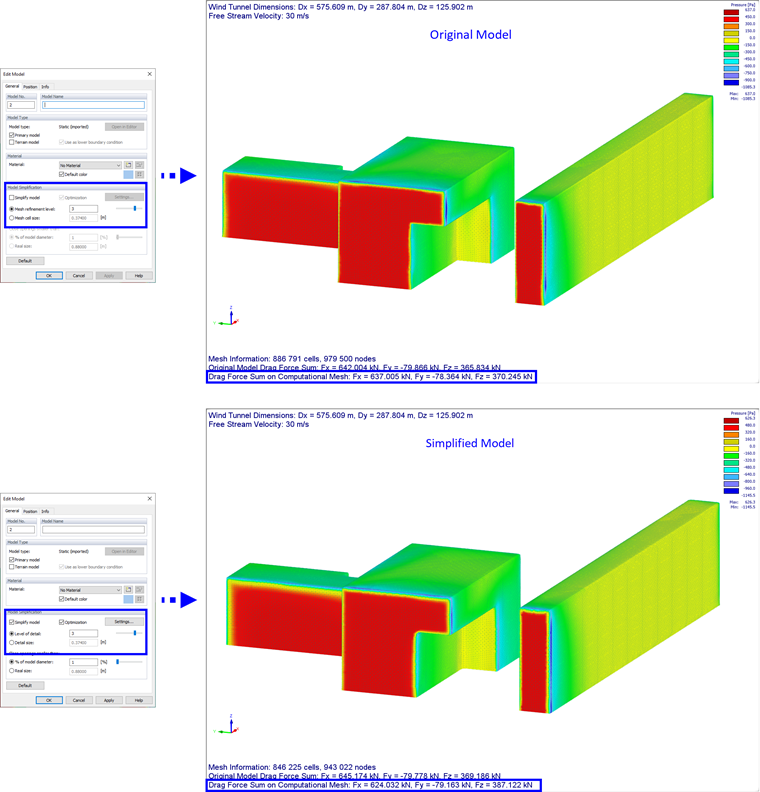

Сравнение результатов исходной и упрощенной модели

Дополнительную информацию о том, как создать оптимальную упрощенную модель, можно найти в статье Базы знаний {%://#/ru/podderzhka-i-obuchenije/podderzhka/baza-znanij/001836 «Базовые модели в RWIND и их оптимизация для Расчет»]].
