Perché e quando semplificare il modello computazionale in RWIND

Domanda 1

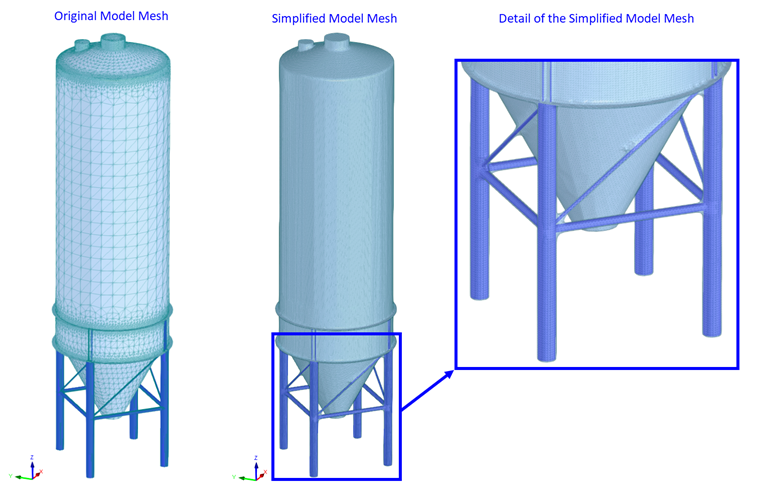

La mesh di calcolo del modello semplificato in RWIND a volte differisce leggermente dal modello dato. Possiamo osservare, ad esempio, l'arrotondamento degli spigoli vivi o un piccolo offset dalla parete del modello. Perché è così?

Risposta

Il cosiddetto "Modello semplificato" è in realtà una speciale mesh di superficie che avvolge il modello originale. Questa mesh rimuove possibili problemi topologici nella definizione del modello e consente il calcolo del flusso praticamente attorno a qualsiasi modello STL/IFC definito da un set di triangoli senza connettività topologica (a volte chiamata anche "zuppa di triangoli"). Il modello semplificato è una caratteristica chiave di RWIND, senza la quale non sarebbe possibile calcolare il flusso intorno alla maggior parte dei modelli RFEM. RFEM trasferisce il modello a RWIND utilizzando i triangoli destinati solo alla visualizzazione grafica del modello (vedere, ad esempio, i triangoli blu delle aste nell'immagine 1). Questi triangoli non definiscono i contorni topologicamente corretti del modello, che sono necessari per qualsiasi simulazione CFD.

Correzione della mesh nel modello semplificato

Domanda 2

È necessario utilizzare il modello semplificato in RWIND? Ho un modello ben definito e voglio avere una mesh computazionale che corrisponda esattamente a questo modello.

Risposta

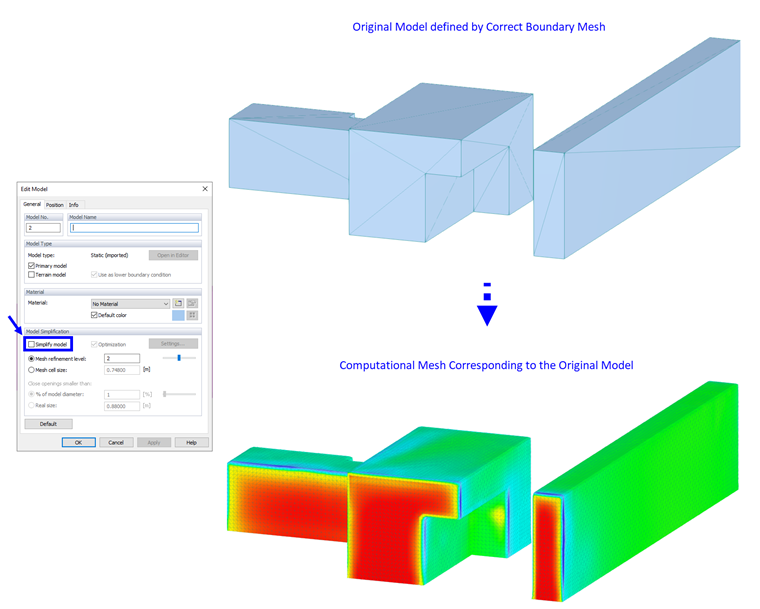

No, non è necessario. Se il modello è definito correttamente, non è necessario utilizzare il modello semplificato ed è possibile disattivare l'opzione "Semplifica modello" nella finestra di dialogo "Modifica modello". La mesh computazionale corrisponde quindi ai contorni esatti del modello originale, compresi gli spigoli vivi. L'uso del modello semplificato è attivato in RWIND per impostazione predefinita per due motivi:

• La maggior parte dei modelli RFEM non ha una mesh del contorno definita correttamente
• Il modello semplificato garantisce una generazione senza problemi della mesh computazionale e il successivo calcolo dei risultati.

Modello originale con mesh del contorno corretta

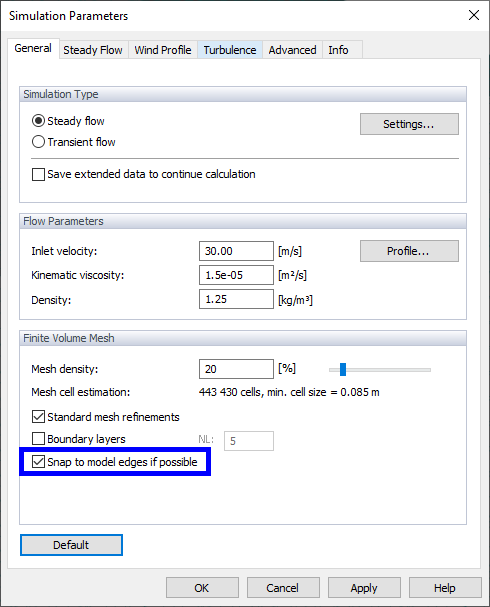

Se si sta lavorando su un modello "esatto" senza semplificazione, si consiglia di utilizzare l'impostazione "Agganci ai bordi del modello se possibile", questo garantisce una mesh fine sui bordi del modello.

Snap ai bordi del modello

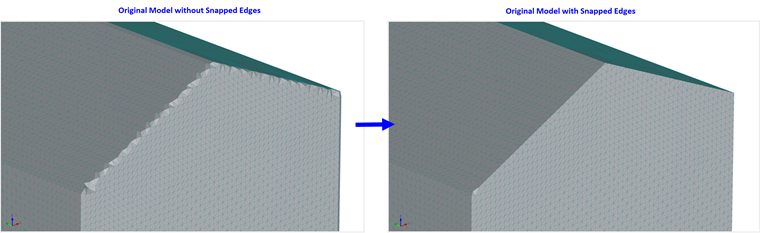

Puoi vedere la differenza tra il modello originale con e senza lo snap del bordo nell'immagine qui sotto.

Modello originale con bordi agganciati

Domanda 3

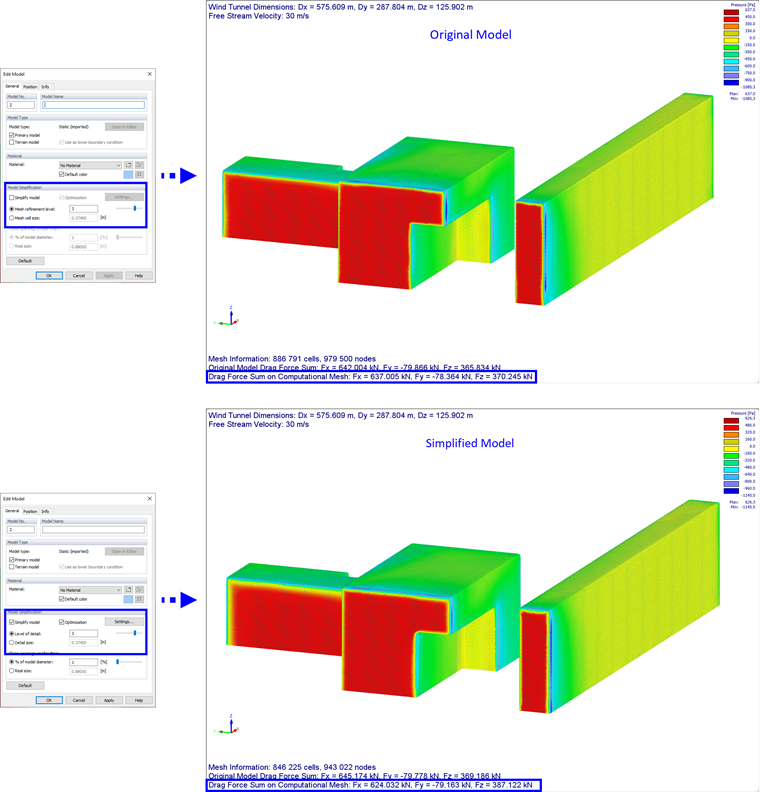

In che modo l'uso del modello semplificato influisce sull'accuratezza dei risultati?

Risposta

Questo dipende dall'obiettivo principale della simulazione. Se l'obiettivo è scoprire le forze del flusso del vento che agiscono sul modello (che è l'obiettivo principale per la cooperazione dei programmi RWIND e RFEM), la differenza tra i risultati ottenuti sul modello semplificato e originale di solito non è troppo grande. Potrebbe essere fino al 5%, a condizione che entrambi i calcoli utilizzino gli stessi parametri di flusso, una mesh di calcolo relativamente fine e il modello semplificato abbia un livello di dettaglio sufficiente scelto (cioè LD = 3 o 4). Tuttavia, se il modello originale è definito correttamente, non c'è motivo di utilizzare il modello semplificato. La mesh generata per il modello originale ci darà sicuramente risultati migliori/più accurati.

Confronto dei risultati del modello originale e semplificato

Per ulteriori informazioni su come creare un modello semplificato ottimale, vedere l'articolo della Knowledge Base "Modelli di grandi dimensioni in RWIND e loro ottimizzazione per Calcolo".
