Проектирование поперечных сварных швов по ADM в RFEM 6

Аддон Расчёт алюминия включает расчёт алюминиевых стержней с зонами влияния сварки в соответствии со Спецификацией на алюминиевые конструкции (ADM 2020) [1]. В данной статье показано, как определить поперечный сварной шов стержня в RFEM 6, а также выполнено сравнение результатов расчёта с примером из Руководства по расчёту алюминиевых конструкций (ADM) [1].

Добавление поперечного шва стержня

Опция «Поперечные швы стержня» находится в папке «Расчёт алюминиевых конструкций». Укажите тип шва и расположение шва вдоль стержня. Несколько расположений швов, например, швы на обоих концах стержня, можно задать с помощью опции Несколько (изображение 1).

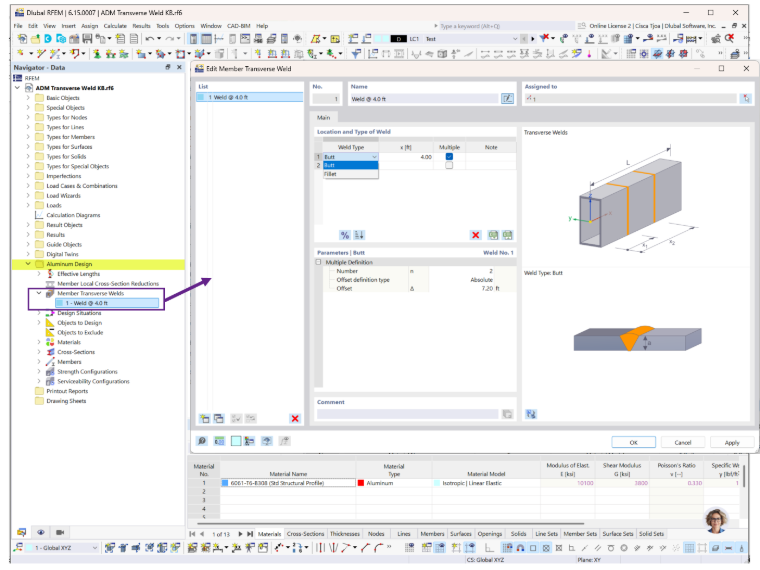

1 Поперечные сварные швы элемента

Прочности зон, подверженных влиянию шва, и применимые сварные константы потери устойчивости, перечисленные в разделе Значения материала, используются в расчётах (изображение 2). Для стержней с поперечными швами, расположенными на расстоянии более 0,05 длины стержня от любого из концов, прочность на потерю устойчивости стержня определяется так, как будто весь стержень подвержен влиянию шва, в соответствии с разделом E.2 ADM.

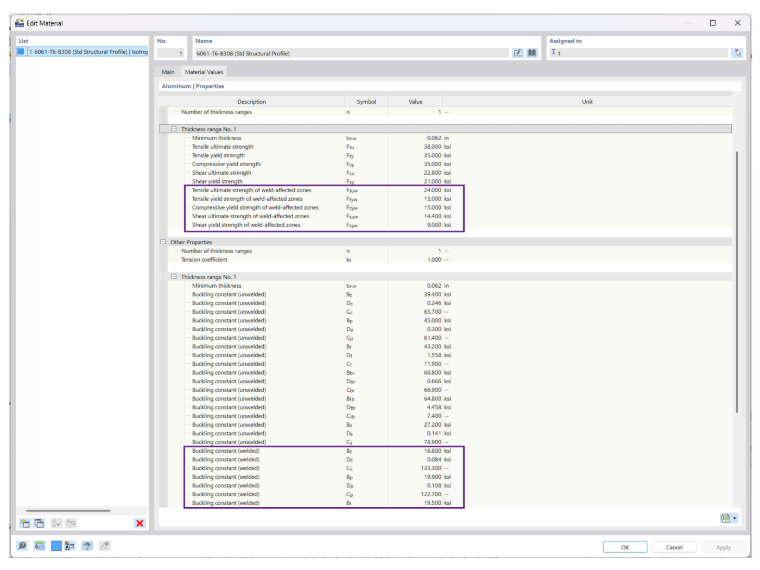

2 Материальные значения

Пример

Для проверки результатов RFEM используется пример 11 из Руководства по проектированию алюминиевых конструкций (ADM) 2020. Колонна из сварного двутавра AW 8 × 6.18 длиной 8 футов с шарнирными концами subjected к сжимающей нагрузке 43,7 кип и имеет поперечный шов в середине (изображение 3). Колонна имеет боковые раскрепления против потери устойчивости относительно слабой оси, а оба конца закреплены от кручения. Коэффициент расчётной длины k_x = 0,5 для крутильной потери устойчивости задан в поле ввода расчётных длин.

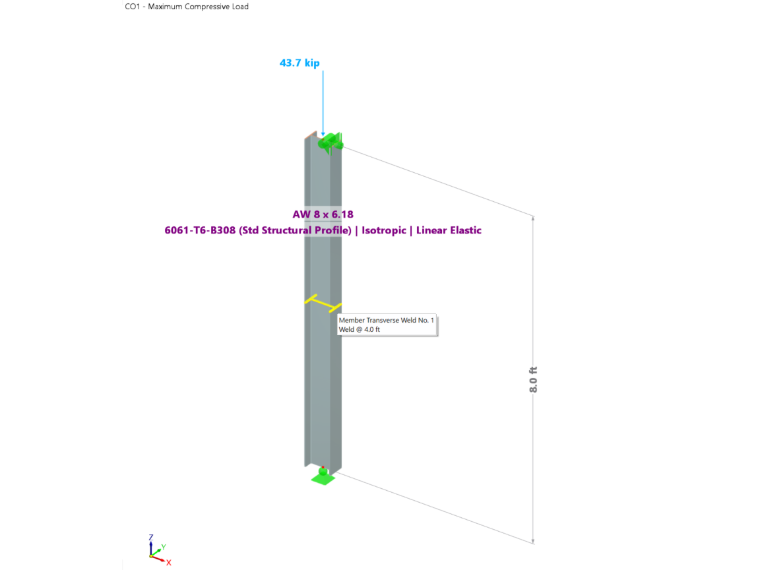

3 ADM 2020 Пример 11

Результаты

Расчётная прочность на сжатие оценивается на основе следующих предельных состояний:

Раздел ADM E.2 – Потеря устойчивости стержня
Раздел ADM E.3 – Местная потеря устойчивости (метод взвешенного среднего или прямой метод прочности)
Раздел ADM E.4 – Взаимодействие между потерей устойчивости стержня и местной потерей устойчивости

После выполнения расчёта алюминиевых конструкций с использованием метода проектирования ASD результаты отображаются в таблице «Расчётные соотношения по стержням». Выберите расчётную проверку EE2000 для просмотра расчёта местной потери устойчивости (изображение 4).

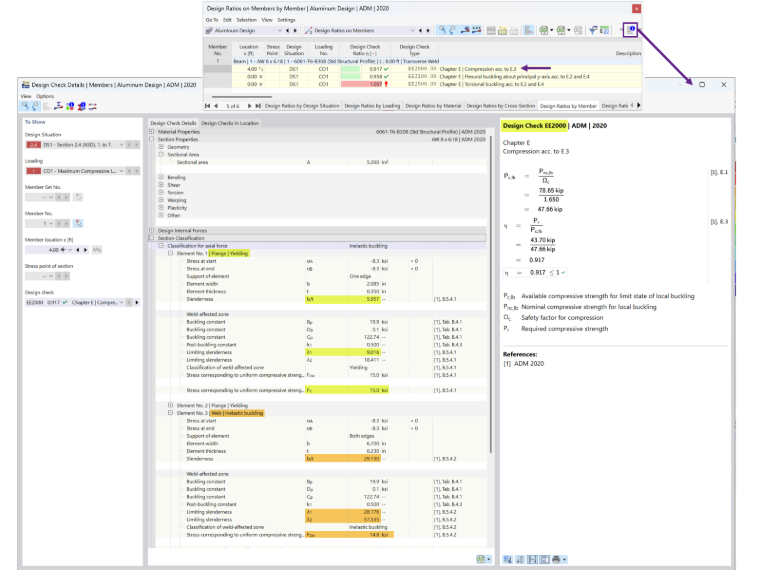

4 Местная потеря устойчивости: проверка

Для стержней, содержащих поперечные швы, прочность на местную потерю устойчивости определяется с помощью метода взвешенного среднего раздела E.3 ADM [1]. Подробности расчётной проверки не включают промежуточные вычисления, поэтому эти вычисления представлены отдельно на изображении 5.

Средневзвешенная локальная прочность при потере устойчивости

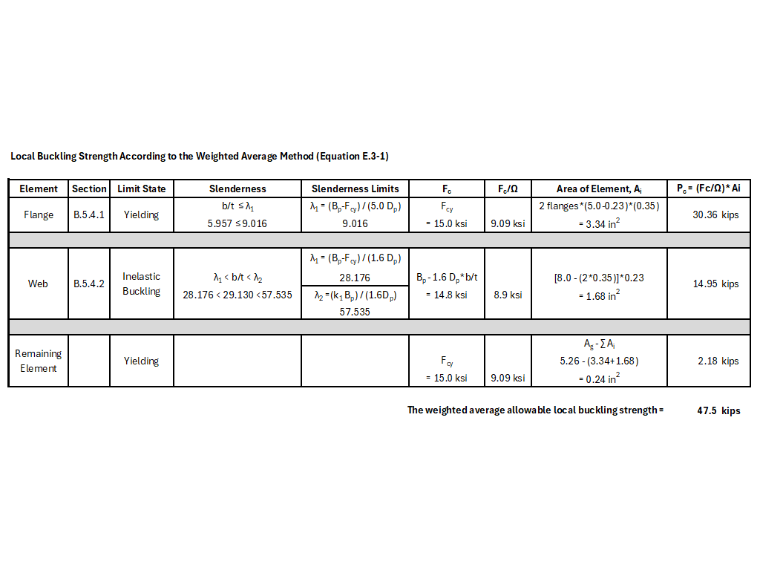

5 Средневзвешенная местная прочность на потерю устойчивости

Сводка

Дополнение «Расчёт алюминиевых конструкций» предоставляет простой метод учёта сниженной прочности зон, подверженных влиянию шва, в алюминиевых стержнях. Сравнение с расчётным примером ADM демонстрирует, что дополнение даёт точные результаты для расчёта поперечных швов. Любые незначительные различия обусловлены округлением.

База знаний

Расчет поперечных сварных швов по ADM в RFEM 6

Автор

Cisca отвечает за обучение клиентов, техническую поддержку и за разработку наших программ для североамериканского рынка.

Ссылки

Алюминиевая ассоциация (2020). Руководство для расчёта алюминиевых конструкций 2020.

;
