Как повлиять на координаты x в таблицах результатов для стержней?

Ответ

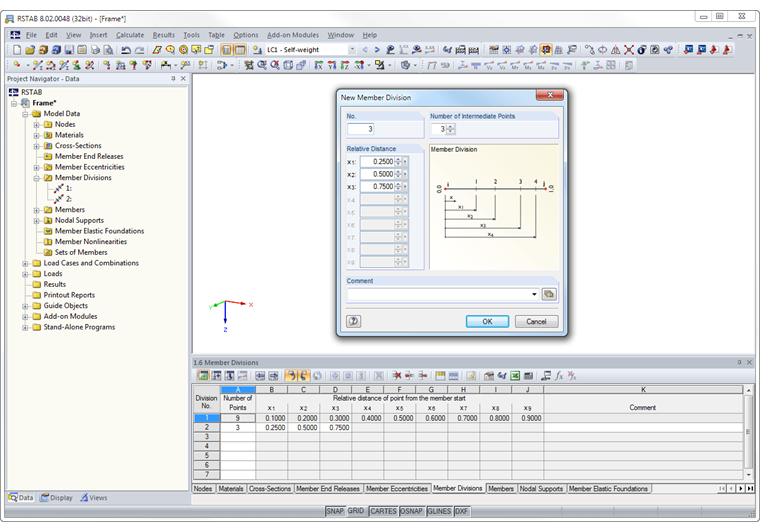

X-местоположения (расстояние между точками разделения стержня) определяются разделением стержня. Дополнительные деления стержней можно задать в диалоговом окне или в таблице 1.6 или 1.16.

Разделение стержней позволяет определить на стержнях точки, в которых внутренние силы и деформации отображаются в таблицах результатов и в числовой распечатке. Разделение стержня не влияет ни на определение экстремальных значений, ни на графическую диаграмму результатов (RFEM внутренне использует более точное разделение). Таким образом, в большинстве случаев, дробление стержней не требуется.

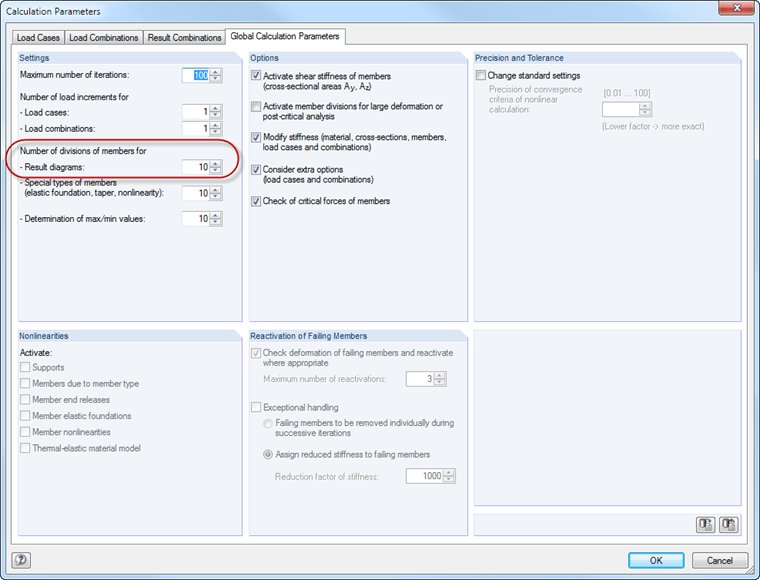

Примечание: Разделение элементов для графической диаграммы результатов контролируется общими параметрами расчета.

Ключевые слова

x-разр. деление стержня Эпюра результатов
