Wie kann ich die x-Stellen in den Stab-Ergebnistabellen beeinflussen?

Antwort

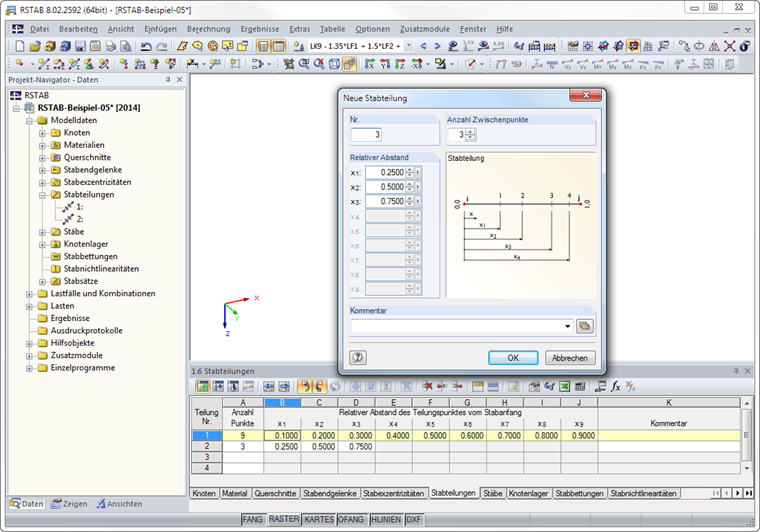

Die x-Stellen (Abstand der N-tel Punkte) werden anhand der Stabteilung festgelegt. Zusätzliche Stabteilungen können im Dialog oder in Tabelle 1.6 bzw. 1.16 definiert werden.

Stabteilungen ermöglichen es, Punkte auf Stäben festzulegen, an denen Schnittgrößen und Verformungen in den Ergebnistabellen und im numerischen Ausdruck ausgegeben werden. Eine Stabteilung hat weder einen Einfluss auf die Ermittlung der Extremwerte noch auf den grafischen Ergebnisverlauf (RFEM benutzt intern eine feinere Teilung). In den meisten Fällen sind deshalb Stabteilungen nicht erforderlich.

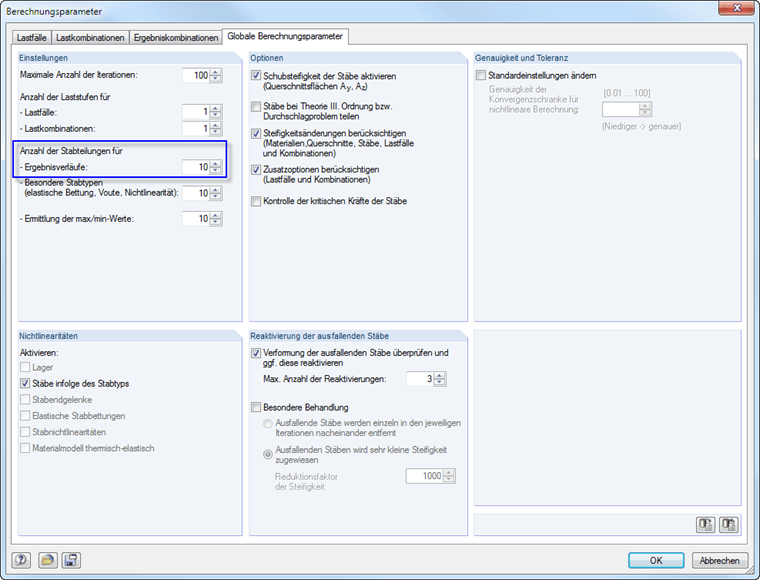

Hinweis: Die Stabteilung für den grafischen Ergebnisverlauf wird über die globalen Berechnungsparameter gesteuert.

Schlüsselwörter

X-Stelle Stabteilung Ergebnisverlauf
