Можно ли проектировать застроенные сечения древесины?

Ответ

Балки, состоящие из нескольких деревянных деталей, часто используются в проектировании деревянных конструкций. Отдельные части могут быть соединены с помощью клея, гвоздей, дюбелей или креплений дюбелей. При использовании клея, данное соединение предполагается жестким. Для соединений, например, с помощью крепежных элементов дюбелей, данное соединение является совместимым, и свойства сечения не могут быть полностью применены.

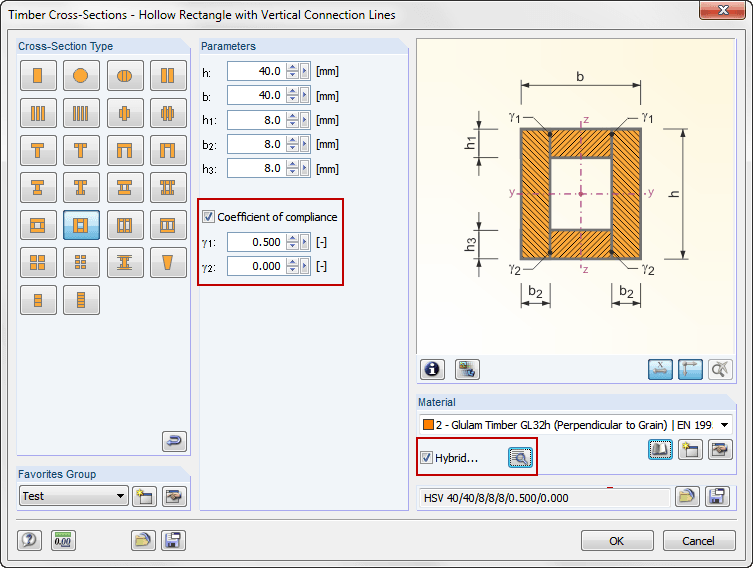

В RFEM и RSTAB можно рассматривать соответствие (скольжение) соединения в отдельных слоях. Это можно сделать, указав коэффициент соответствия гамма, который можно определить с помощью гамма-метода, например, в соответствии с EN 1995-1-1 (Приложение B). Используя этот коэффициент, компоненты Штейнера частей сечения уменьшаются, что приводит к эффективной жесткости на изгиб.

В дополнение к этому, можно назначить различные материалы для отдельных сечений. Для этого используйте функцию «Гибрид», в которой один из этих материалов используется в качестве опорного для определения идеальных характеристик сечения.
