FAQ 001453 CS

1. prosince 2017

Modelování | Konstrukce RFEM RSTAB

Je možné navrhnout zadané dřevěné průřezy?

Odpověď

V nosníkové konstrukci se často používají nosníky z několika dřevěných dílců. Jednotlivé díly lze spojit lepením, hřebíky, hmoždinkami nebo hmoždinkami. Při použití lepidla se má spojení považovat za tuhé. U přípojek například pomocí spojovacích prostředků lze použít spoje bez vlastností průřezů.

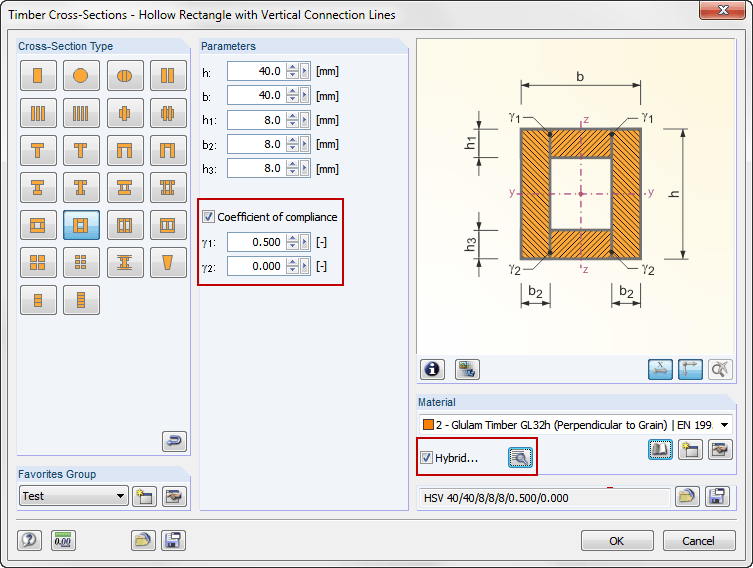

V RFEMu a RSTABu lze zohlednit (prokluzu) spojení v jednotlivých vrstvách. To lze provést zadáním součinitele gamma, který lze stanovit pomocí metody gama, například podle EN 1995-1-1 (příloha B). Při tomto součiniteli se Steinerova složka dílčích částí průřezu snižuje, což vede k účinné ohybové tuhosti.

Kromě toho lze jednotlivým průřezům přiřadit různé materiály. K tomu je zapotřebí funkce "Hybridní", při které se jeden z těchto prvků použije jako referenční při určování ideálních průřezových charakteristik.
