FAQ 001453 PL

1. grudnia 2017

Modelowanie | Konstrukcja RFEM RSTAB

Czy istnieje możliwość obliczania przekrojów drewnianych o dużej nośności?

Odpowiedź

Belki składające się z kilku elementów drewnianych są często stosowane w konstrukcji drewnianej. Poszczególne części można połączyć za pomocą kleju, gwoździ, kołków lub kołków rozporowych. W przypadku użycia kleju połączenie należy przyjąć jako sztywne. W przypadku połączeń, na przykład za pomocą łączników kołkowych, połączenie jest zgodne, a właściwości przekroju nie mogą zostać w pełni zastosowane.

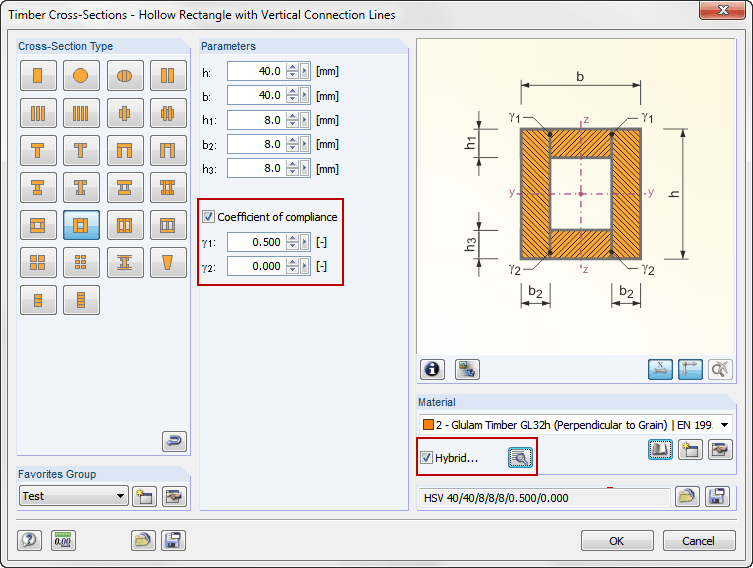

W RFEM i RSTAB w poszczególnych warstwach można uwzględnić zgodność (poślizg) połączenia. Można tego dokonać poprzez określenie współczynnika zgodności gamma, który można wyznaczyć za pomocą metody gamma, na przykład zgodnie z EN 1995-1-1 (załącznik B). Przy użyciu tego współczynnika zredukowane zostają składowe elementów przekroju Steinera, co skutkuje efektywną sztywnością na zginanie.

Oprócz tego do poszczególnych przekrojów można przydzielać różne materiały. W tym celu należy użyć funkcji "Hybrydowy", w której jeden z tych materiałów zostanie wykorzystany jako odniesienie do określenia idealnych charakterystyk przekroju.
