Я хочу для расчета соединений отобразить в таблице внутренние силы в начальном и конечном узлах балки. Однако, данная балка состоит из нескольких стержней, вследствие чего отображение в таблице получается довольно запутанным. Можно ли это как-нибудь оптимизировать?

Ответ

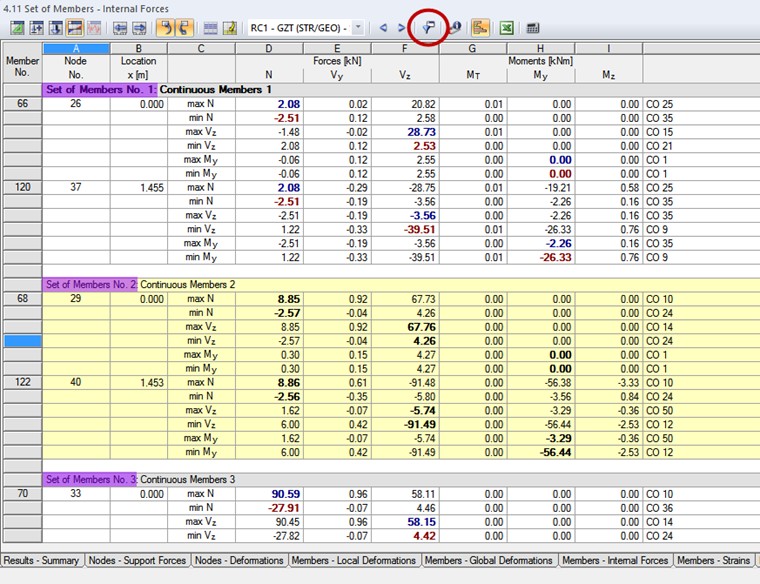

В данном случае рекомендуется создать из отдельных стержней балки блок стержней. После проведения расчета затем можно в таблицах результатов отобразить внутренние силы, относящиеся к блокам стержней. А функция фильтра результатов потом поможет вам отобразить результаты в узлах. Таким образом будут в таблице отображаться требуемые внутренние силы для каждого начального и конечного узла блока стержней. Для документации затем можно данную таблицу экспортировать в программу Excel и при необходимости откорректировать.

    Ключевые слова

    Соединение Соединения Внутренние силы Соединительные элементы Силы в соединениях
