Ответ:

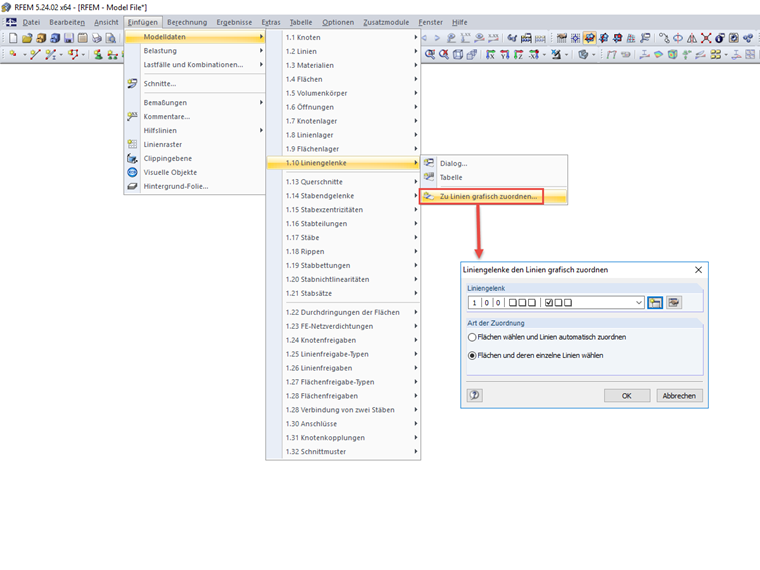

Линейные шарниры можно эффективно назначить с помощью функции «Присвоить линиям». Эта функция доступна в меню «Вставить → Данные модели → 1.10 Линейные шарниры → Присвоить линиям», см. Рисунок.
Вопрос
Как определить одинаковые линейные шарниры одновременно на нескольких поверхностях?
У вас есть какие-нибудь вопросы?
Длина: 00:00:39 min
Длина: 00:00:40 min
Длина: 00:00:56 min
Длина: 00:00:23 min
Длина: 00:00:59 min
В этой статье рассмотрены прямолинейные элементы, сечение которых нагружено осевой сжимающей силой. Цель нашей статьи - показать, каким образом многочисленные параметры, установленные в Еврокодах для расчета бетонных колонн, учтены в программе RFEM для расчета конструкций.
В данной статье рассматривается способ определения арматуры для балки, нагруженной растягивающей силой, по норме EN-1992-1-1. Цель состоит в том, чтобы показать растягивающую нагрузку элемента типа стержня (без наложенных деформаций) и определить армирование бетона в соответствии с правилами проектирования и положениями норматива, с использованием программного обеспечения для расчёта конструкций RFEM.
Bei der Berechnung der Schnittgrößen für den Knicknachweis mit dem Verfahren mit Nennkrümmung in RF-BETON Stützen müssen die erforderlichen Exzentrizitäten ermittelt werden.
In RF-/BETON Stützen können die Knicklängen für Stützen automatisch ermittelt werden. In diesem Beitrag wird beschrieben, welche Eingaben dabei gemacht werden müssen und wie die Berechnung der Knicklängen abläuft.
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
Для анализа спектра реакций моделей зданий можно изобразить коэффициенты чувствительности для горизонтальных направлений по этажам.
Эти ключевые цифры позволяют интерпретировать чувствительность к действию потери устойчивости.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
Вы можете использовать компонент «Разрез пластины» для резки пластин (например, косынок, ребристых пластин и т.д.). Доступны различные методы раскроя:
- Плос-\nкость: Разрез выполняется по ближайшей поверхности к пластине-ориентиру.
- Поверхностей: Обрезаются только пересекающиеся части пластин.
- Ограничительная рамка: Самый внешний размер, состоящий из ширины и высоты, вырезается из плиты в виде прямоугольника.
- Выпуклый пакет: Внешняя оболочка сечения используется для разрезания пластины. Если в угловых узлах сечения имеются закругления, сечение адаптируется к ним.
Моя модель нестабильна. В чем может быть причина?
Я хочу активировать свою лицензию (для нее не требуется наличие USB-ключа), но при запуске программы «Диалоговое окно авторизации» вообще не появляется. Как можно отобразить это диалоговое окно?
В моем L -сечении нет моментов My или Mz при повороте стержня на 45 °. Почему?
Поскольку я знаю, программа RFEM рассчитывает все сочетания нагрузок автоматически по методу второго порядка. Можно ли это как-то изменить?
Можно ли, чтобы нагрузки на стержень, созданные из нагрузок на площадь через плоскость, действовали на сечение стержня внецентренно?
Почему мои несовершенства отображаются в графике по-разному и можно ли это как-то настроить?
