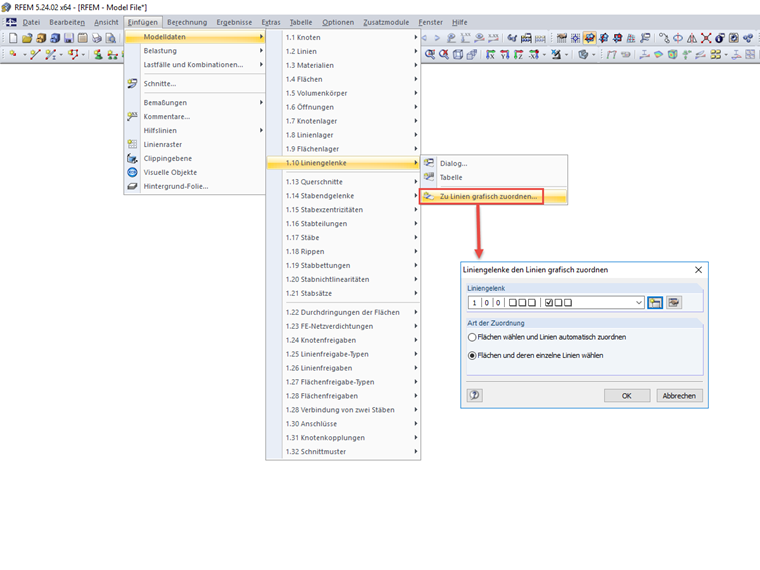

Les articulations linéiques peuvent être assignées efficacement à l'aide de la fonction « Assigner aux lignes ». Vous pouvez accéder à cette fonction via le menu « Insérer → Données du modèle → Articulations linéiques 1.10 → Attribuer aux lignes », voir la figure ci-contre.
