FAQ 002613 RU 7. марта 2019

Wieland Götzler Дополнительные модули STEEL EC3 RF-STEEL EC3

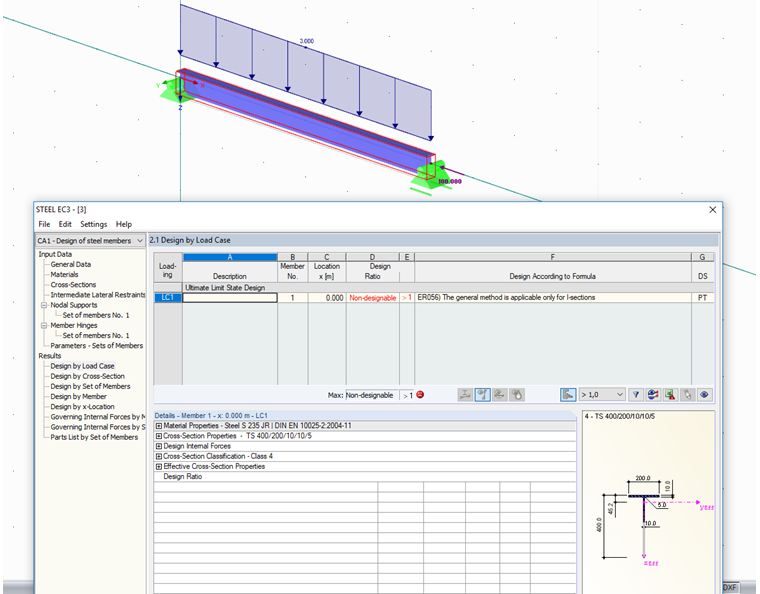

Я измеряю просто симметричное сечение, например, Т-образное сечение, и получаю предупреждение «Неизмеримый - ER056. Общая процедура может использоваться только для I-образных сечений». Почему? Что я могу сделать?

Ответ

Поскольку процедура 6.3.3 EN 1993-1-1 применяется к компонентам с изгибом и давлением только для двухсимметричных сечений, дополнительный модуль проверяет эти компоненты с помощью общей процедуры 6.3.4 EN 1993-1-1. Этот метод применим для произвольно односимметричных сечений, в Германии, однако, разрешены только I сечения,
почему здесь появляется предупреждение.


Вы можете выполнить доказательство устойчивости согласно теории II. Порядок как доказательство поперечного сечения,
что возможно с дополнительными модулями FE-BGDK или STAHL.
Кроме того, в диалоговом окне «Национальное приложение» вы также можете принять общую процедуру для не-I поперечных сечений, но тем самым отклониться от национального приложения.

Ключевые слова

не-I сечения предупреждение неизмеримое доказательство устойчивости стальная конструкция метод сменного стержня общий метод теория 2-го порядка Eurocode 3 EC3 ER056
