FAQ 002613 CS 7. března 2019

Wieland Götzler Přídavné moduly STEEL EC3 RF-STEEL EC3

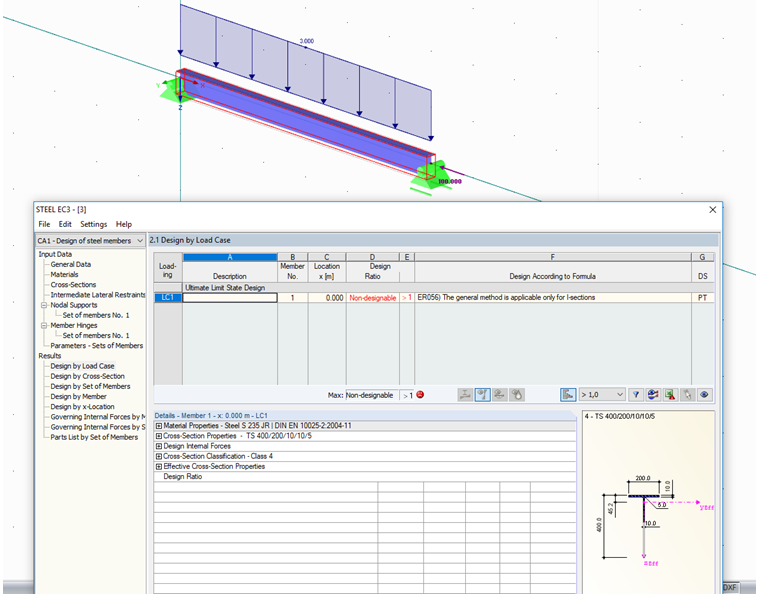

Měřím jednoduše symetrický průřez, například průřez T, a dostávám varování "Neměřitelný - ER056 Obecný postup lze použít pouze pro I - úseky". Proč? Co mám dělat?

Odpověď

Protože postup 6.3.3 EN 1993-1-1 platí pro komponenty s ohybem a tlakem pouze pro dvou symetrické průřezy, přídavný modul ověří tyto komponenty pomocí Všeobecného postupu 6.3.4 EN 1993-1-1. Tato metoda je použitelná pro libovolně jedno-symetrické průřezy, v Německu jsou však povoleny pouze I průřezy,
proč se zde objeví varování.


Dokážete prokázat stabilitu podle teorie II.
což je možné s přídavnými moduly FE-BGDK nebo STAHL kroucením.
Případně můžete v dialogu "Národní příloha" přijmout také Všeobecný postup pro průřezy bez průřezu I, který se však odchyluje od národní přílohy.

Klíčová slova

průřezy jiné než I varování neměřitelné důkaz stability ocelová konstrukce metoda náhradních tyčí obecná metoda teorie 2. řádu Eurokód 3 EC3 ER056
