FAQ 002881 RU 10. апреля 2019

Adrian Langhammer Главное RFEM RF-CONCRETE RF-CONCRETE NL

Какая информация передается при экспорте нелинейной жесткости? Можно ли графически отображать экспортированные значения?

Ответ

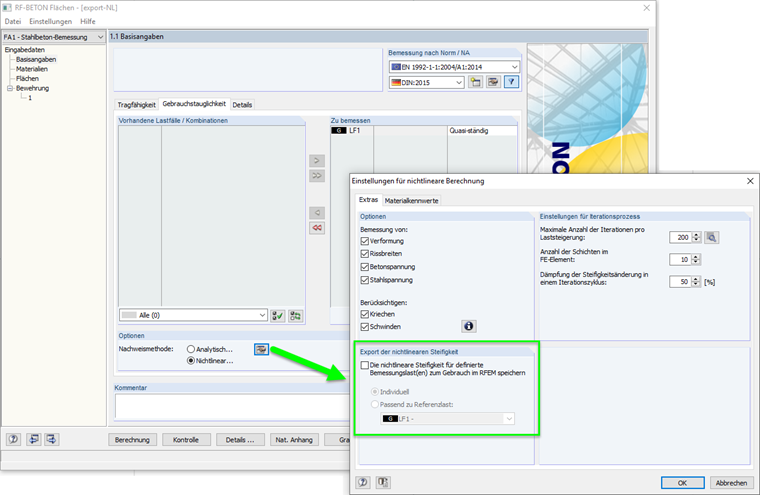

При экспорте нелинейной жесткости из элементов RF-CONCRETE модуля или поверхностей модуля RF-CONCRETE экспортируются только значения жесткости.

Следующие результаты или эффекты не экспортируются с:

  • ослабевать: Влияние усадки не экспортируется напрямую, поскольку учитывается усадка от нагрузки, а не со стороны жесткости. Если при рассмотрении усадки происходит изменение жесткости (разрывание), этот эффект, конечно, также экспортируется.
  • Результаты расчета NL: Дальнейшие результаты нелинейного расчета, такие как ширина трещины или напряжение стали и бетона, не экспортируются.
В настоящее время невозможно графически экспортировать экспортируемую жесткость в RFEM.

Ключевые слова

Экспорт Жесткость Состояние II Графический Выход Истощаться Ширина трещины
