Cuando se exporta una rigidez no lineal, ¿qué información se transfiere? ¿Puedo mostrar gráficamente los valores exportados?

Respuesta

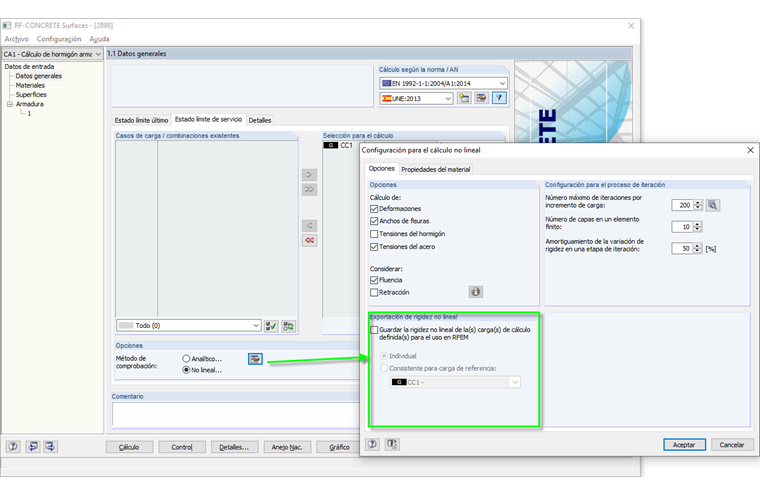

Al exportar la rigidez no lineal desde el módulo RF-CONCRETE Members o desde el módulo adicional RF-CONCRETE Surfaces, solo se exportan los valores de rigidez.

Los siguientes resultados o efectos no se exportan:

  • Retracción: la influencia de la retracción no se exporta directamente porque la considera refiriéndose al lado de la carga y no al lado de la rigidez. Por supuesto, si se produce un cambio en la rigidez (fisuras) al considerar la contracción, el efecto también se exporta.
  • Resultados del cálculo NL: no se exportan los resultados adicionales del cálculo no lineal, como el ancho de fisura o la tensión de acero y hormigón.
En el momento actual, no es posible visualizar gráficamente la rigidez exportada en RFEM.

Palabras clave

Exportar Rigidez Estado II Gráficamente Salida Retracción Ancho de fisura
