Расчет блочных фундаментов на изгиб

Полезные вопросы и ответы

  • Часто задаваемые вопросы (FAQ)

Эта статья была переведена Google Translator

Посмотреть исходный текст

Каким образом рассчитывается статическая высота d при расчете блочных фундаментов на изгиб (расчет в качестве эквивалентных балок)?

Ответ

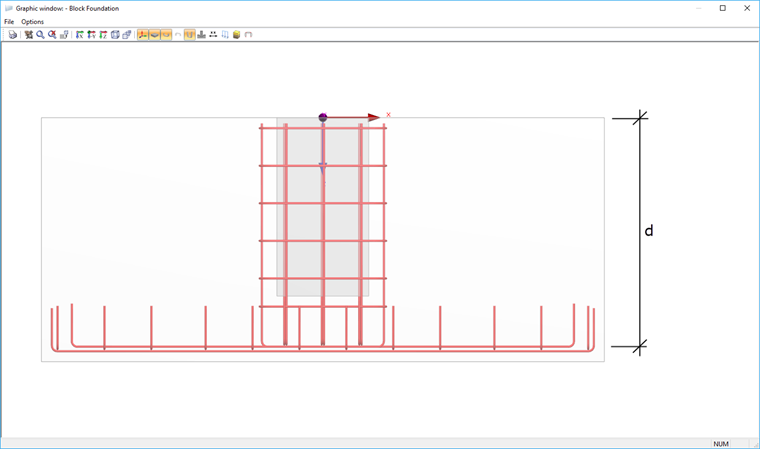

Статическая высота d для расчета «эквивалентной балки при изгибе» определяется из толщины плиты за вычетом установленного защитного слоя бетона на нижней стороне блочного фундамента, диаметра обычной изгибаемой арматуры на нижней стороне плиты в обоих направлениях и половина диаметра арматуры «эквивалентной балки».

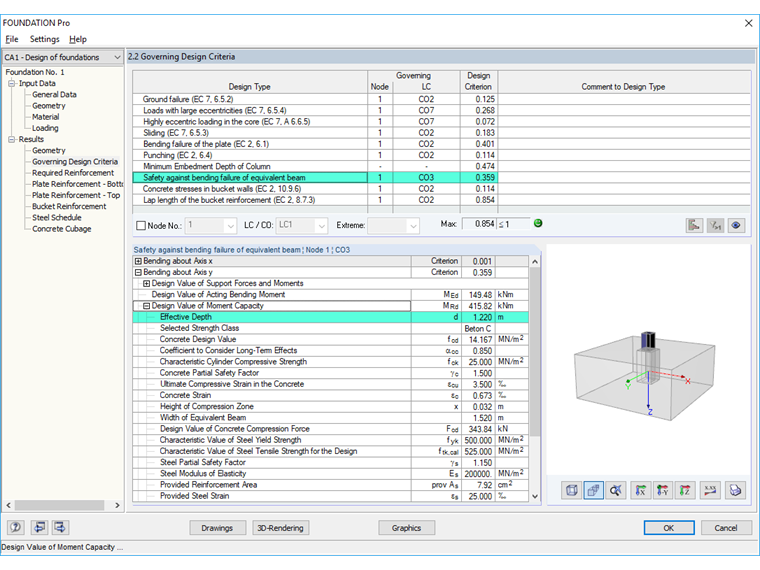

В данном случае статическая высота d рассматривается по -разному в обоих направлениях (изгиб вокруг оси x и оси y). Это необходимо учитывать при оценке расчета в таблице результатов «2.2 Основные расчеты - стержни, эквивалентные выходу из работы при изгибе».

Ключевые слова

Замена балки Статическая высота Расчет на изгиб
