FAQ 002958 FR 17 avril 2019

Paul Kieloch Modules additionnels RFEM RSTAB FOUNDATION Pro RF-FOUNDATION Pro

Comment la hauteur statique d résulte-t-elle dans la mesure de la flexion des fondations de blocs (calcul en tant que barre de substitution)?

Réponse

La hauteur statique d pour l'épreuve "poutre équivalente de sécurité de résistance à la flexion" est donnée par l'épaisseur de la plaque moins le revêtement de béton réglé sur la face inférieure de la fondation du bloc, le diamètre de l'armature de flexion régulière de la plaque sur la face inférieure dans les deux sens et la moitié du diamètre du ferraillage de la "poutre de remplacement".

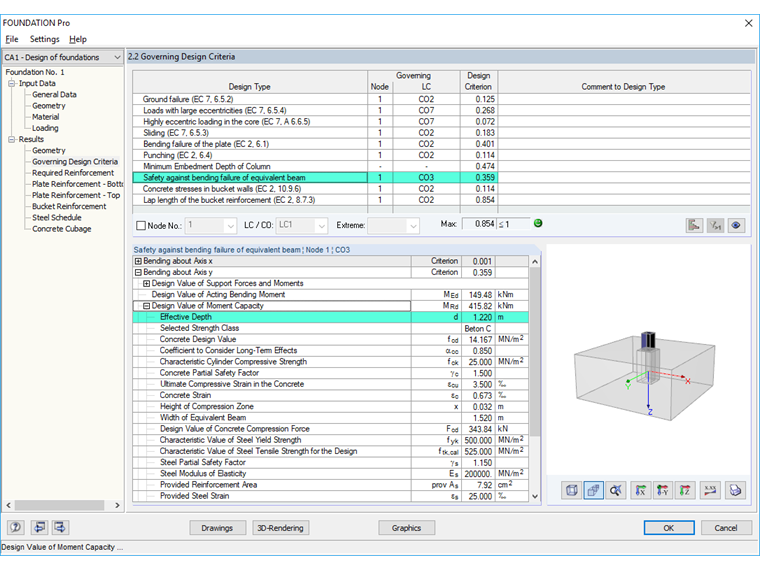

La hauteur statique d est prise en compte différemment dans les deux sens (flexion autour des axes x et y). Ceci doit être pris en compte lors de l'évaluation du calcul dans le tableau de résultat 2.2 "Essais essentiels - résistance aux dommages causés par la flexion - faisceaux de remplacement".

Mots-clés

Barre de remplacement Hauteur statique Conception de flexion
