Wie ergibt sich die statische Höhe d bei der Biegebemessnung von Blockfundamenten (Berechnung als Ersatzbalken)?

Antwort

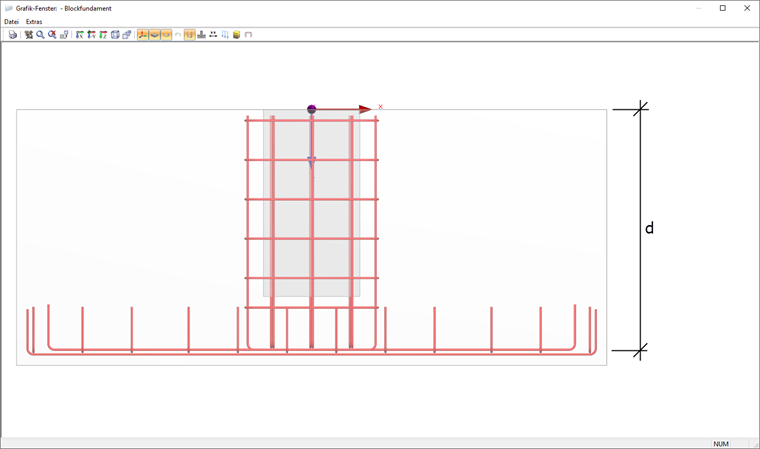

Die statische Höhe d für den Nachweis "Biegebruchsicherheit Ersatzbalken" ergibt sich aus der Plattendicke abzüglich der eingestellten Betondeckung auf der Unterseite des Blockfundaments, der Durchmesser der regulären Biegebewehrung der Platte auf der Unterseite in beide Richtungen und des halben Durchmessers der Bewehrung des "Ersatzbalkens".

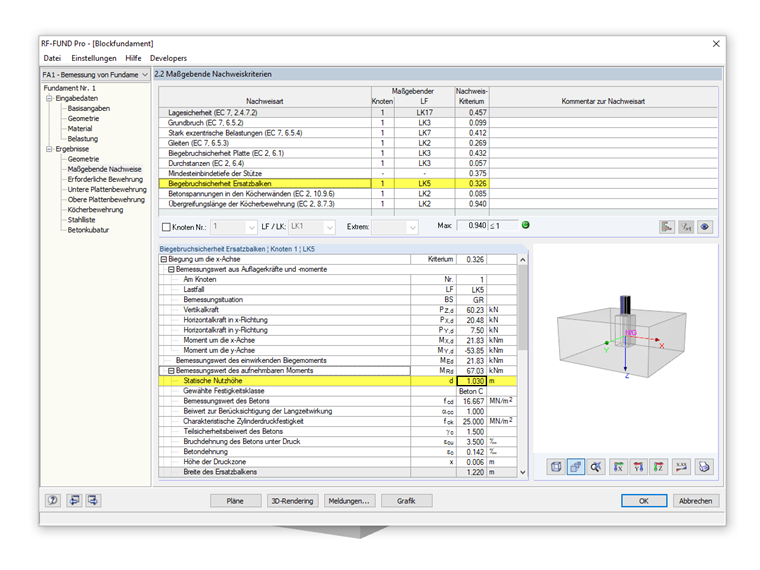

Die statische Höhe d ist hierbei in beide Richtungen (Biegung um die x- und umd die y-Achse) unterschiedlich berücksichtigt. Dies ist bei der Auswertung der Berechnung in der Ergebnistabelle "2.2 Maßgebende Nachweise - Biegebruchsicherheit Ersatzbalken" zu berücksichtigen.

Schlüsselwörter

Ersatzbalken statische Höhe Biegebemessung
