Ответ:

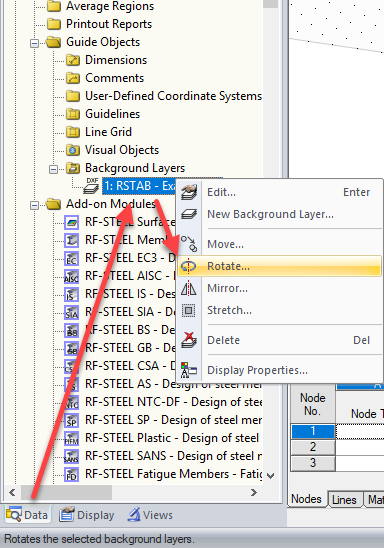

Самый простой способ повернуть файл DXF в качестве фонового слоя - использовать навигатор «Данные проекта» → «Направляющие объекты» → «Слои фона» и повернуть его вокруг любой оси с помощью контекстного меню.
Вопрос
Wie kann ich ein eingelesenes DXF, welches ich als Hintergrundfolie hinterlegt habe, in die richtige Ansicht rotieren, drehen oder verschieben?
