Вопрос

Как можно получить контакт под давлением при выходе из строя при растяжении между второстепенным стержнем и слегка искривленной поверхностью мембраны?


Ответ:

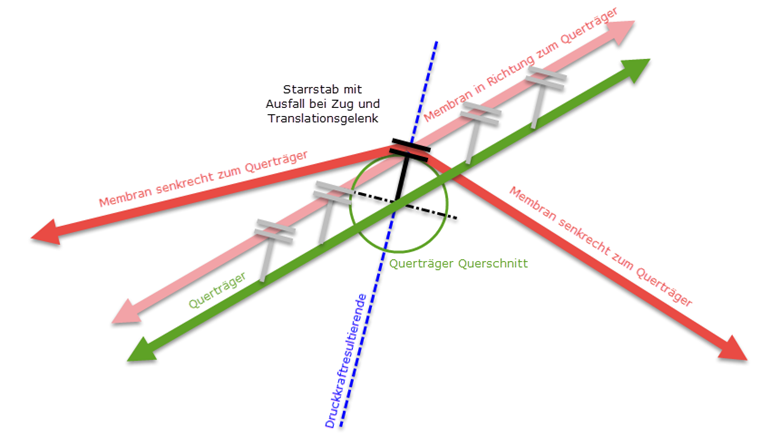

Нелинейный контакт между второстепенным стержнем и мембраной может быть выполнен с помощью набора элементов стержня между стержнем и поверхностью. Для этого требуется, чтобы стержень находился внецентренно в плоскости сжимающей силы, возникающей в результате мембранного эффекта, и линии соединения мембранного соединения. Геометрическое расстояние между стержнем и самой мембраной должно соответствовать физическому расстоянию между осью стержня и мембранным соединением.

Для того, чтобы соединение проходило равномерно по всей длине, необходимо обеспечить равномерное расположение с одинаковым количеством узлов КЭ на оси стержня и на спроецированной контактной линии на поверхности мембраны. Такое распределение и ориентация узлов КЭ достигается путем размещения соответствующих узлов топологии на оси стержня и соответствующей линии контакта на поверхности. Расстояние узла топологии должно быть выбрано с учетом выбранной сетки соединяемой поверхности мембраны.

Сама муфта должна быть рассчитана с жестким стержнем, который нелинейно выходит из работы под действием сжимающей нагрузки между результирующими парами узлов. В этом случае указанная нелинейность должна быть реализована с помощью нелинейности стержня «Выход из работы при растяжении». Соединение жесткого стержня в области эксцентрикового стержня полностью совместимо (устойчиво к изгибу) и должно выполняться со свободным поступательным высвобождением по оси y/z, которое локально относится к оси жесткого стержня в области мембрану.

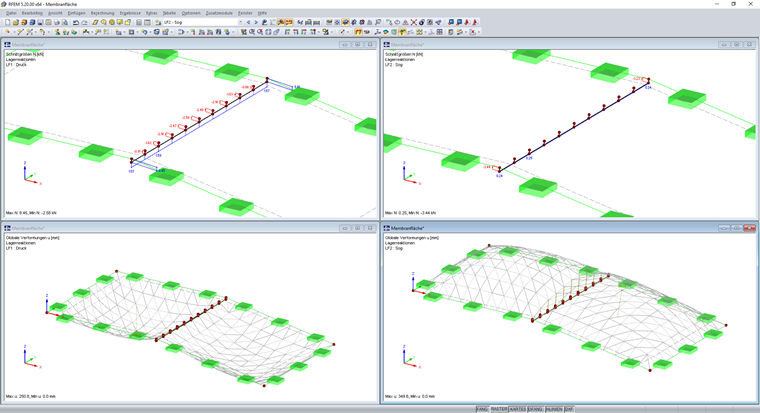

Благодаря выбранной нелинейности и существующей ориентации на результирующую силу сжатия в связи со свободным поступательным высвобождением, данное контактное моделирование способно передать силы сжатия только на присоединенную вторичную балку. В случае всасывающей нагрузки соединительные элементы выходят из работы, и мембрана плавно отходит от вторичной балки.
