Jak mohu dosáhnout tlakového kontaktu při tahu mezi sekundárním a mírně zakřivenou membránou?

Odpověď

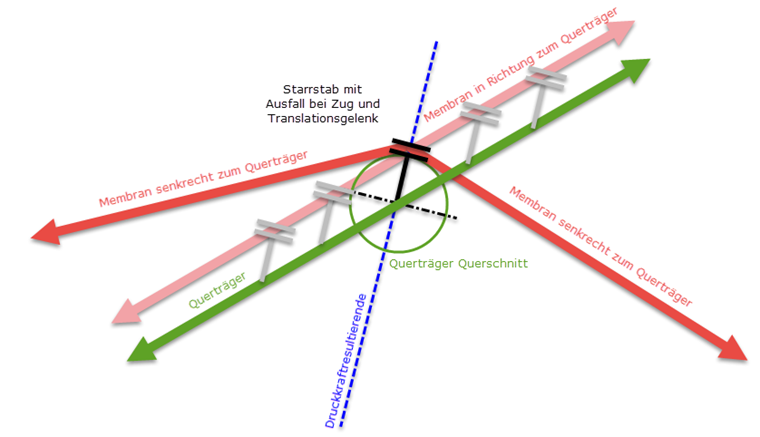

Nelineární kontakt mezi vedlejším a membránovým prvkem lze provést s pomocí prutových prvků mezi prutem a plochou. To vyžaduje, aby prut byl excentricky v rovině tlakové síly vyplývající z membránového účinku a linie přípoje membránového připojení. Geometrická vzdálenost mezi prutem a samotnou membránou musí být orientována na fyzickou vzdálenost mezi osou prutu a membránovým připojením.

Aby bylo zajištěno rovnoměrné rozdělení vazby po celé délce spojky, je třeba zajistit rovnoměrné uspořádání se stejným počtem uzlů sítě konečných prvků na ose prutu a na osové linii na membránové ploše. Toto rozdělení a orientace uzlů konečných prvků se dosahuje tak, že na plochu zadáme odpovídající uzly topologie na ose prutu a příslušnou kontaktní linii. Vzdálenost uzlu topologie by měla být zvolena vzhledem k vybranému rastru sítě připojené membrány.

Samotná vazební konstrukce musí mít nehybně pod desky zatížení mezi výslednými dvojicemi uzlů tuhost. V takovém případě musí být zadaná nelinearita implementována s nelinearitou prutu "Selhání pod napětím". Spojení tuhého prutu v oblasti excentrického prutu je zcela kompatibilní (ohybově tuhé) a mělo by být prováděno s volným prostupováním v ose y/z, které je lokálně vztaženo k tuhé osy prutu v oblasti membrány.

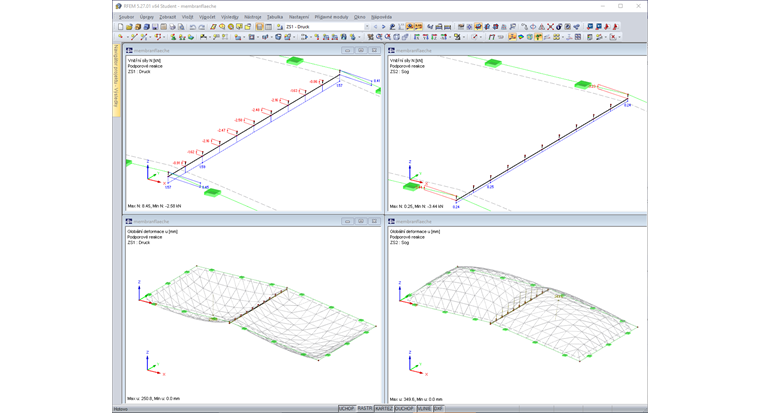

Vzhledem k vybrané nelinearitě a stávající orientaci na tlakovou sílu v souvislosti s volným translačním uvolněním umožňuje toto kontaktní modelování přenášet tlakové síly pouze na připojený vedlejší nosník. V případě sání se propojené pruty neuvolní a membrána se bude pohybovat hladce od vedlejšího nosníku.



Klíčová slova

Kontakt Zvedněte Uvolnit Kolize
