问题
如何在次构件和稍微弯曲的膜面之间获得受拉破坏的压力接触?
回复:

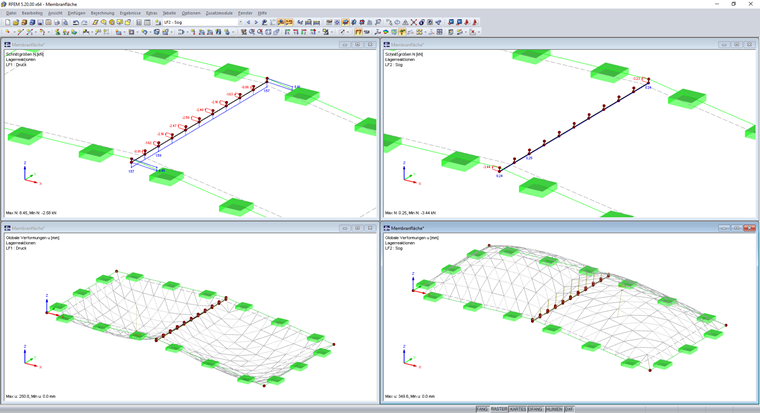

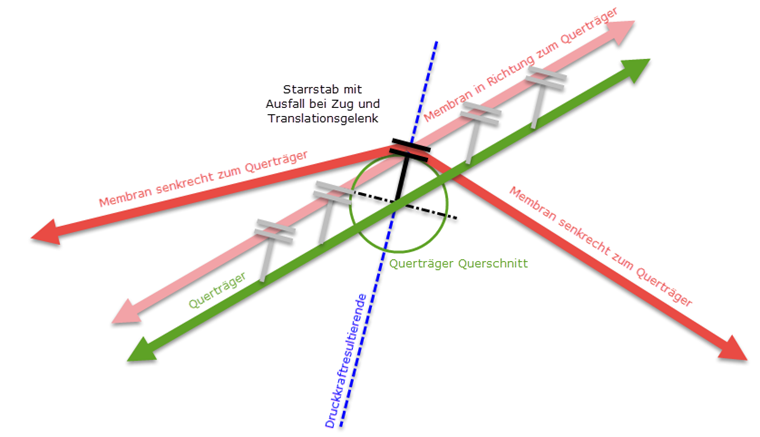

次杆件和膜之间的非线性接触可以通过杆件和面之间的杆件单元来实现。 这需要杆件偏心地位于膜片效应产生的压力平面上和膜片连接件的连接线上。 杆件和膜之间的几何距离必须与杆件轴线和膜连接之间的物理距离一致。
为了确保耦合在整个耦合长度上均匀分布,必须确保杆件轴上和膜面上的投影接触线上的有限元节点数目相同。 有限元节点的这种分布和方向是通过在杆件轴上放置相应的拓扑节点和在面上放置相应的接触线来实现的。 拓扑节点的距离参照所选的连接膜面的网格。
联轴器本身必须设计为刚性杆件在由此产生的节点对之间的压力荷载作用下非线性失效。 在这种情况下,必须使用杆件非线性“受拉破坏”来实现指定的非线性。 刚性杆件在偏心杆件区域的连接是完全兼容的(抗弯连接),应该在 y/z 轴上通过自由平移来实现,该连接与杆件偏心区域中的刚性杆件轴相关。膜。
由于选择了非线性,并且现有的释放自由平移力相关联的方向为压缩力,因此该接触建模只能将压力传递到连接的次梁上。 在吸力作用下,连接杆件失效,膜片平滑地远离次梁。
