Ответ:

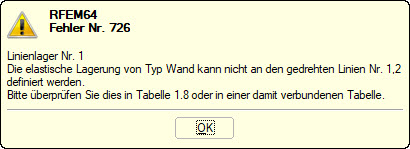

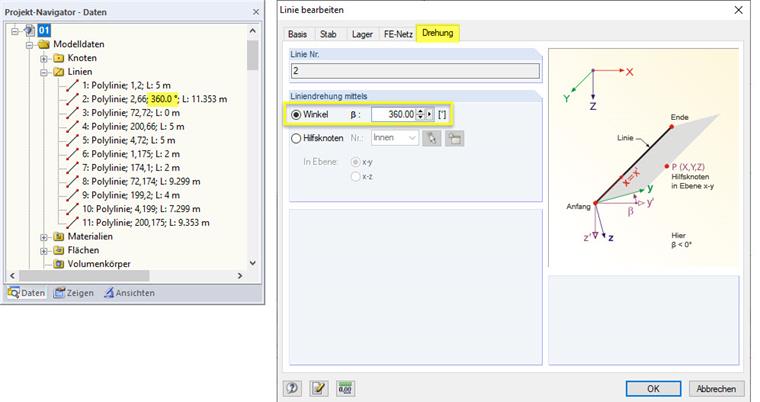

Причиной появления этого сообщения (Рисунок 01) может быть, например, повернутая линия, импортированная из CAD. После установки всех поворотов линий на 0 ° (Рисунок 02), данное сообщение больше не должно появляться.
Вопрос
Я получаю сообщение об ошибке, в котором говорится, что на линии поворота нельзя задать опору типа «Стена». Как это можно исправить?
