Risposta:

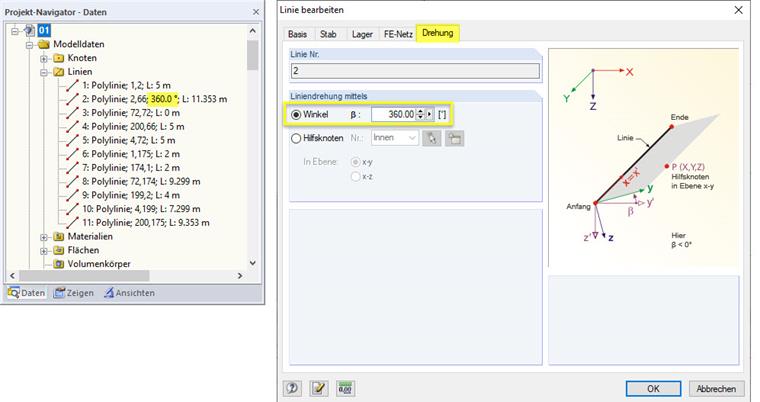

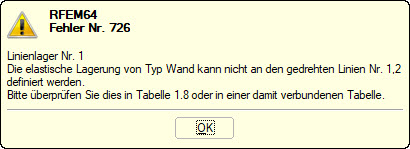

Il motivo di questo messaggio (immagine 01) potrebbe essere una linea ruotata importata da CAD, ad esempio. Dopo aver impostato tutte le rotazioni delle linee su 0 ° (Figura 02), il messaggio non dovrebbe più apparire.
Domanda
Viene visualizzato un messaggio di errore che indica che il supporto di tipo Muro non può essere definito su una linea ruotata. Come posso risolvere il problema?
