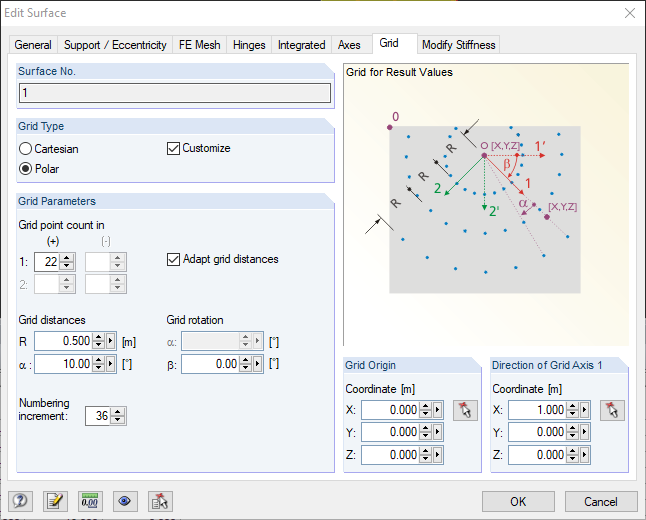

В программе RFEM можно определить сетку поверхностей для результатов. Сетка может быть привязана локально к поверхности или к общей точке в системе координат. Таким образом, можно привязать сетку к одному и тому же началу для каждой поверхности. Тем не менее, вам необходимо задать данную настройку индивидуально для каждой поверхности.
Подробный порядок действий затем показан на прилагаемом видео.
