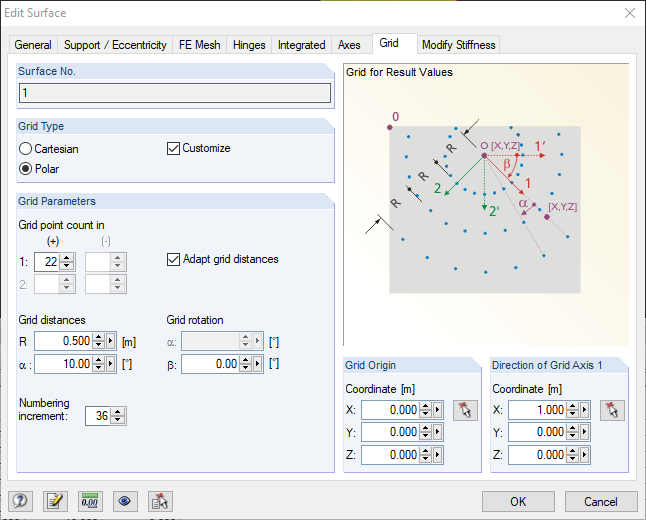

In RFEM ist es möglich, für die Ergebnisausgabe ein Flächenraster zu definieren. Dabei kann das Raster lokal auf die Fläche bezogen werden oder auf einen globalen Punkt im Koordinatensystem. Damit besteht die Möglichkeit, für jede Fläche das Raster auf denselben Ursprung zu beziehen. Diese Einstellung muss allerdings für jede Fläche einzeln definiert werden.

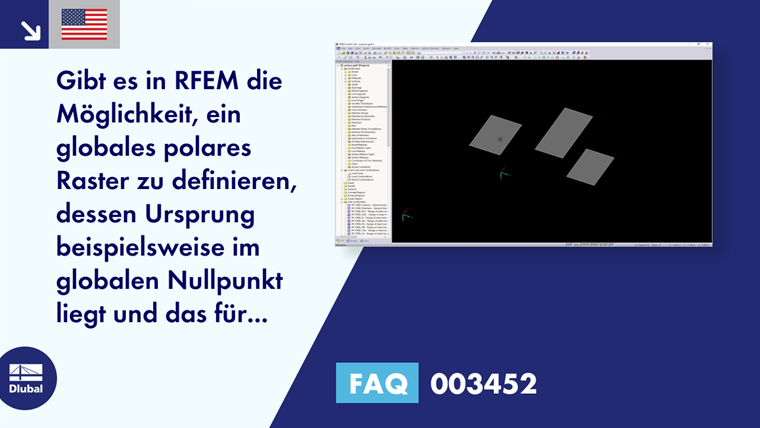

Im Video ist die Vorgehensweise veranschaulicht.
