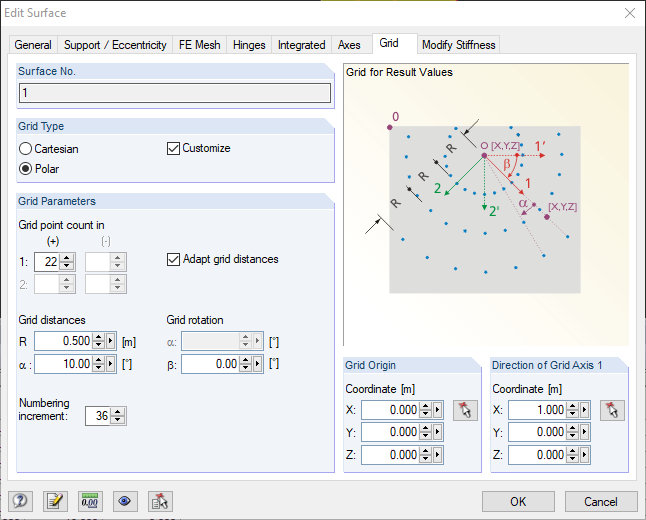

W programie RFEM można zdefiniować siatkę powierzchni dla wyników. Siatka może być odniesiona lokalnie do powierzchni lub do globalnego punktu w układzie współrzędnych. Dzięki temu możliwe jest odniesienie rastra do tego samego początku dla każdej powierzchni. Jednak ustawienie to należy zdefiniować indywidualnie dla każdej powierzchni.
Zastosowanie funkcji pokazano w filmie.
Baza informacji
Masz indywidualne przekroje słupów lub ścianki ustawione pod kątem, a potrzebujesz obliczeń na przebicie?
Nie ma problemu. W programie RFEM 6 można przeprowadzać obliczenia na przebicie nie tylko dla przekrojów prostokątnych i okrągłych, ale także dla dowolnego kształtu przekroju.
Rozszerzenie Projektowanie konstrukcji betonowych umożliwia przeprowadzenie uproszczonych obliczeń odporności ogniowej według EN 1992-1-2 dla słupów (Przekrój 5.3.2) i belek (Sekcja 5.6).
