Вопрос

Как проверить, правильно ли применена моя произвольная переменная нагрузка?


Ответ:

Приложение нагрузки можно проверить в «Навигатора проекта - Результаты» с помощью записи «Распределение нагрузки». Обычно можно в сечениях графически отобразить распределение нагрузки по периметру и по высоте.

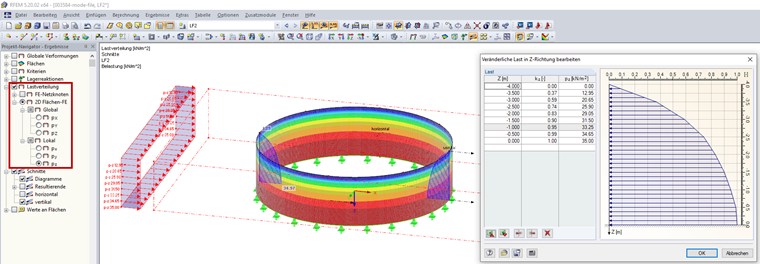

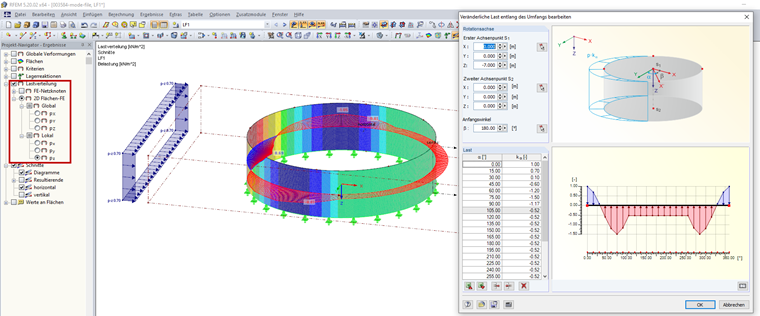

На Рисунке 01 так показана произвольная переменная нагрузка, действующая на цилиндр по его периметру, в о время как на Рисунке 02 показано ее действие по высоте. Благодаря тому вы можете хорошо видеть распределение нагрузки в горизонтальном и вертикальном разрезе.
