Ответ:
Трение - это тип нелинейности, который можно изменить только через интерфейс к шарниру стержня.
Для этого сначала необходимо создать шарнир стержня, если он еще не создан. Затем применим к шарниру стержня интерфейс IMemberHinge, а к нелинейности интерфейс IFriction. После того уже можно для изменения требуемых данных (в данном случае это запись Friction) использовать методы GetData и SetData:
Sub SetMemberHingeFriction()
Dim model As RFEM5.model Set model = GetObject(, "RFEM5.Model") model.GetApplication.LockLicense
On Error GoTo e
Dim data As IModelData Set data = model.GetModelData
Dim hinge(0 To 0) As RFEM5.MemberHinge
hinge(0).No = 1 hinge(0).RotationalConstantX = 1 hinge(0).RotationalConstantY = 2 hinge(0).RotationalConstantZ = 3 hinge(0).TranslationalConstantX = 4 hinge(0).TranslationalConstantY = 5 hinge(0).TranslationalConstantZ = 6 hinge(0).Comment = "Member Hinge 1" hinge(0).TranslationalNonlinearityX = FrictionAType
data.PrepareModification data.SetMemberHinges hinge data.FinishModification ' get interface for member hinge Dim imemhing As IMemberHinge Set imemhing = data.GetMemberHinge(1, AtNo) ' get interface for nonlinearity "friction" Dim iFric As IFriction Set iFric = imemhing.GetNonlinearity(AlongAxisX) ' get friction data Dim fric As Friction fric = iFric.GetData fric.Coefficient1 = 0.3 ' set friction data data.PrepareModification iFric.SetData fric data.FinishModification e: If Err.Number <> 0 Then MsgBox Err.Description, , Err.Source
Set data = Nothing model.GetApplication.UnlockLicense Set model = Nothing

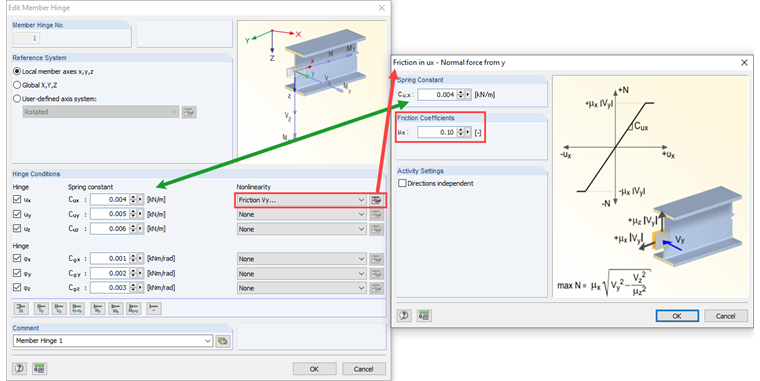

End SubВ случае трения Vy + Vz, используется для настройки второго коэффициента команда Coefficient2. Постоянная пружины в диалоговом окне «Трение» затем определяется с помощью продольной пружины шарнира стержня. В данном конкретном случае это запись TranslationalConstantX , которая управляет настройками для направления x (см. Рисунок 01).
