¿Cómo se establece la fricción en el extremo de una barra a través de la interfaz COM?

Respuesta

La fricción representa una no linealidad y, por lo tanto, sólo se puede modificar a través de la interfaz con la articulación de liberación de la barra.

Para este propósito, primero se debe crear la liberación del extremo de la barra, si aún no está disponible. Luego, la interfaz IMemberHinge se lleva a la liberación del extremo de la barra y luego a la no linealidad (aquí IFricción ). A continuación, puede utilizar los métodos GetDataSetData para modificar los datos (aquí fricción):

Sub SetMemberHingeFriction ()

    Dim model As RFEM5.model
    Set model = GetObject(, "RFEM5.Model")
    model.GetApplication.LockLicense

    On Error GoTo e

    Dim data As IModelData
    Set data = model.GetModelData

Bisagra oscura (0 a 0) como RFEM5.Manda

articulación (0) .No = 1
articulación (0) .RotationalConstantX = 1
articulación (0) .Constante rotativoY = 2
articulación (0) .Constant angular = 3
articulación (0) .TranslationalConstantX = 4
articulación (0) .ConstantTranslationalY = 5
articulación (0) .ContrasteTranslacionalZ = 6
articulación (0) .Comment = "Articulación de barra 1"

articulación (0) .TranslationalNonlinearityX = FrictionAType

    data.PrepareModification
Hing de datos
data.FinishModification

"Obtener interfaz para la barra"
Dim Imemhing As IMemberHinge
Establecer imemhing = data.GetMemberHinge (1, AtNo)

"Obtener interfaz para la no linealidad"
Dim iFric As IFriction
Establecer iFric = imemhing.GetNonlinearity (AlongAxisX)

"Obtener datos de fricción"
Dim fric Como fricción
fric = iFric.GetData

coeficiente fric.Cefficient1 = 0,3

'establecer los datos de fricción
    data.PrepareModification
iFric.SetData fric
data.FinishModification


e: si es Err.Number <> 0 entonces MsgBox Err.Description ,, Err.Source

    Set data = Nothing
    model.GetApplication.UnlockLicense
    Set model = Nothing

End Sub

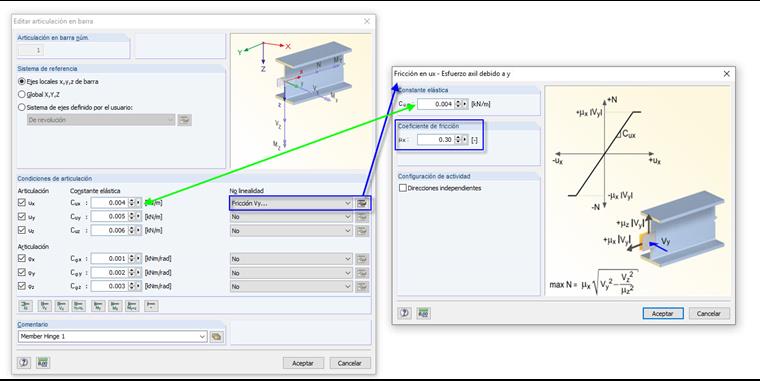

Para Coeficiente Vy + Vz, Coefficio2 se usa para establecer el segundo coeficiente. El muelle traslacional en el cuadro de diálogo Fricción está controlado por el muelle traslacional de la articulación en el extremo de la barra. En el caso concreto, esto es TranslationalConstantX para la dirección x (ver figura 01).
