Примечание 40162: Schubfestigkeiten bei Binderholz-Aufbauten ohne Schmalseitenverklebung

Was besagt der Hinweis 40162 bezüglich der Schubfestigkeiten der Firma Binderholz?

Ответ:

Для слоев производителя Binderholz, как только будут пластины заданы без клея на узких сторонах и рассчитан расчет разрушения при сдвиге в плоскости панели, прочность на сдвиг рассчитывается по следующему уравнению.

f_{v, k} = \{\begin{cases} 3.5 \\ 8.0 \frac{D_{net}}{D} \\ 2.5 (\frac{(n - 1) (a^{2} + b^{2})}{6 \cdot D \cdot b}) \end{cases}

D	Толщина элемента
D_net	Сумма толщин продольного и поперечного слоя в элементе
n	Количество слоев плиты
a=b	Ширина досок в продольном или поперечном слое

Прочности на сдвиг

Alle Werte in N/mm². Für genauere Hinweise ist die Zulassung des Herstellers einzusehen.

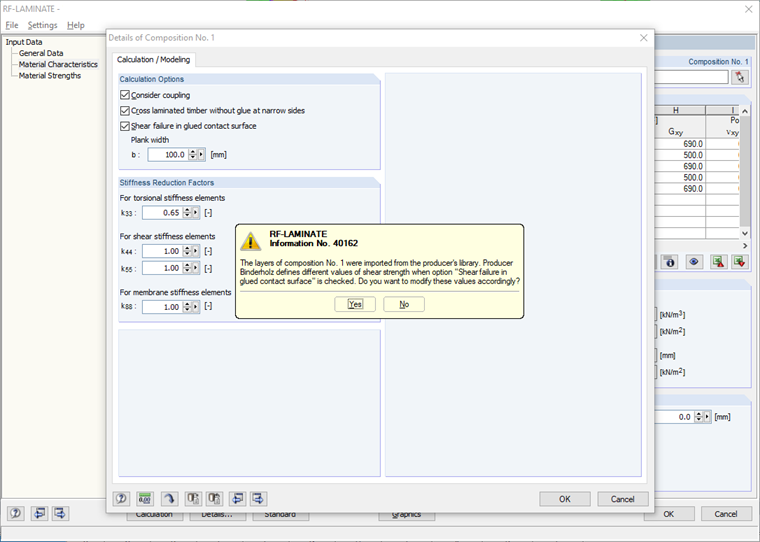

Примечание о разрыве при сдвиге
