Frage

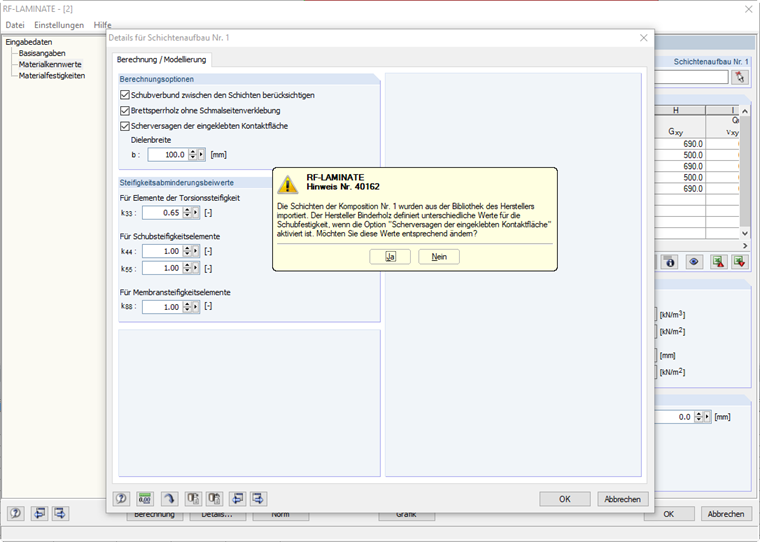

Was besagt der Hinweis 40162 bezüglich der Schubfestigkeiten der Firma Binderholz?


Antwort:
Für die Aufbauten des Herstellers Binderholz, werden sobald die Platten ohne Schmalseitenverklebung definiert sind und mit einem Nachweis des Scherversagens in Scheibenebene gerechnet wird, die Schubfestigkeiten gemäß folgender Gleichung berechnet.

$f_{v,k}=min\left\{\begin{array}{l}\begin{array}{c}3,5\\8,0\frac{D_{net}}D\\\end{array}\\2,5\frac{(n-1)(a²+b²)}{6*D*b}\end{array}\right.$

Werte:
D Elementdicke
Dnet Summe der Längs- bzw. Querlagendicken im Element
n Anzahl der Brettlagen
a=b Breite der Bretter in den Längs- oder Querlagen

Alle Werte in N/mm². Für genauere Hinweise ist die Zulassung des Herstellers einzusehen.
