问题

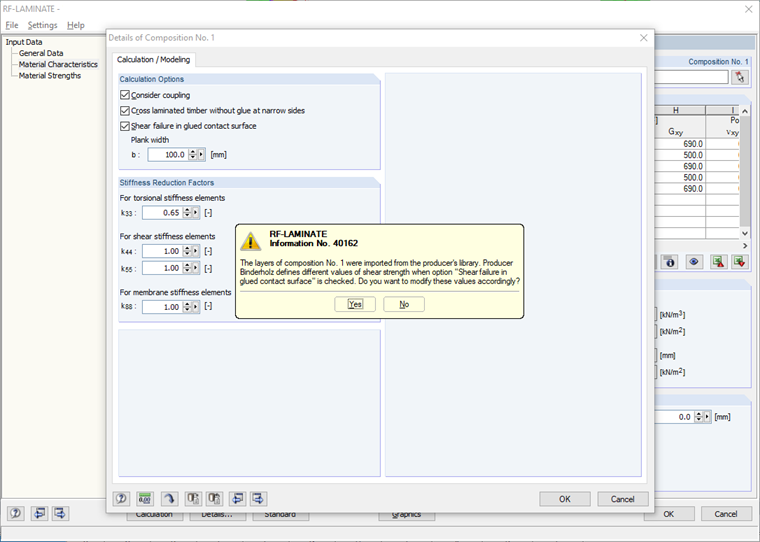

关于 Binderholz 公司抗剪强度的注释 40162 是什么意思?
回复:
对于制造商 Binderholz 的结构,只要在窄边定义无胶合的板,并且在墙平面上计算抗剪破坏设计,就可以根据以下公式计算抗剪强度。$f_{v,k}=min\left\{\begin{array}{l}\begin{array}{c}3,5\\8,0\frac{D_{net}}D\\\end{array}\\2,5\frac{(n-1)(a²+b²)}{6*D*b}\end{array}\right.$
值:
D 为单元厚度,
Dnet为单元中纵向和横向的层厚度之和,
n 为板层数,
a = b 纵向或横向层板的宽度。
所有数值的单位为 N/mm²。 有关更多详细信息,请参阅制造商的批准。
作者
Kuhn 先生负责木结构产品的开发工作,并为客户提供技术支持。
