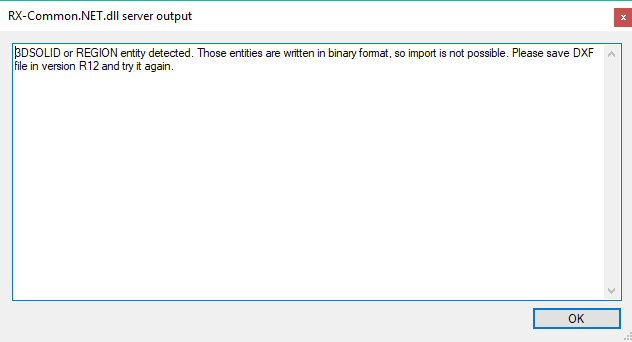

При попытке импортировать модель из программы AutoCAD в RFEM, появляется следующее сообщение об ошибке: «Обнаружена категория 3DSOLID или REGION. Поскольку эти категории записаны в бинарном формате, проведение импорта невозможно.»

Что это значит?

Ответ

Причина появления данного предупреждения заключается в том, что импорт 3D тел из программы AutoCAD в RFEM невозможен. Из AutoCAD можно в программу RFEM импортировать только 1D и 2D стержни, т.е. импорту подлежат лишь линейные элементы, которые, к сожалению, нельзя автоматически создать в 3D телах.


Ключевые слова

3D элементы AutoCAD BIM Импорт
