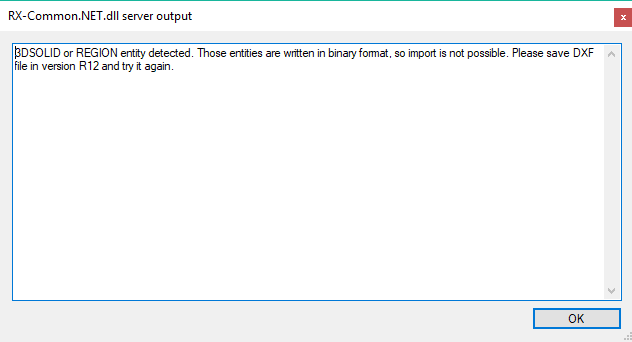

Podczas próby zaimportowania modelu z AutoCAD do RFEM pojawia się następujący komunikat o błędzie: "Plik zawiera encje 3DSOLID lub REGION. Są one zapisane w formacie binarnym i dlatego nie można ich importować. „

Co to znaczy?

Odpowiedź

Powodem tego ostrzeżenia jest to, że brył 3D z AutoCADa nie można importować do RFEM. Do RFEM można importować tylko pręty 1D i 2D z AutoCAD. Wynika to z faktu, że można importować tylko elementy liniowe, nie mogą one być zatem generowane automatycznie z brył 3D.


Słowa kluczowe

Elementy 3D AutoCAD BIM Import
