Вопрос

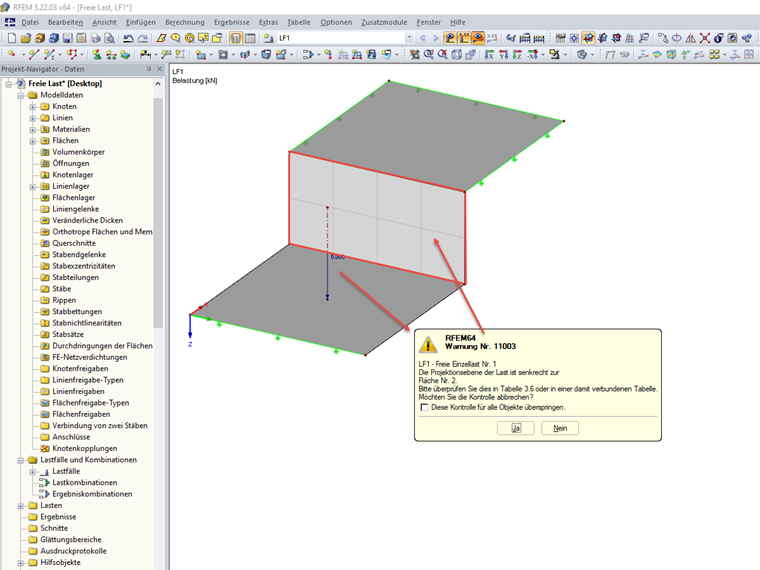

После импорта нагрузок из другой модели появляется в программе предупреждение № 11003. Кажется, что некоторые произвольные нагрузки перпендикулярны плоскости проекции. Что мне с этим делать?


Ответ:
Плоскость проекции и направление нагрузки - это два различных параметра, которые не зависят друг от друга.

В то время как направление нагрузки является фактическим направлением ее действия, плоскость проекции вместе с соответствующими координатами положения нагрузки описывает плоскость, из которой положение нагрузки проецируется на поверхности, подверженные нагрузке.

В файле примера была для произвольной сосредоточенной нагрузки неправильно выбрана поверхность, находящаяся перпендикулярно нагрузке. Именно потому вовремя расчета появляется упомянутое предупреждение.

Поэтому не забывайте у произвольных нагрузок всегда убедиться, что все поверхности находятся в правильной плоскости проекции.
