Po zaimportowaniu obciążeń z innego modelu pojawia się Ostrzeżenie nr 11003. Niektóre wolne obciążenia są oczywiście prostopadłe do płaszczyzny rzutowania. Co mogę zrobić?

Odpowiedź

Płaszczyzna rzutowania i kierunek obciążenia mają różne parametry i są od siebie niezależne.

Podczas gdy kierunek obciążenia jest rzeczywistym kierunkiem działania obciążenia, płaszczyzna rzutowania wraz z odpowiednimi współrzędnymi położenia obciążenia opisuje płaszczyznę, z której rzutowane jest położenie obciążenia na powierzchnie poddane obciążeniu.

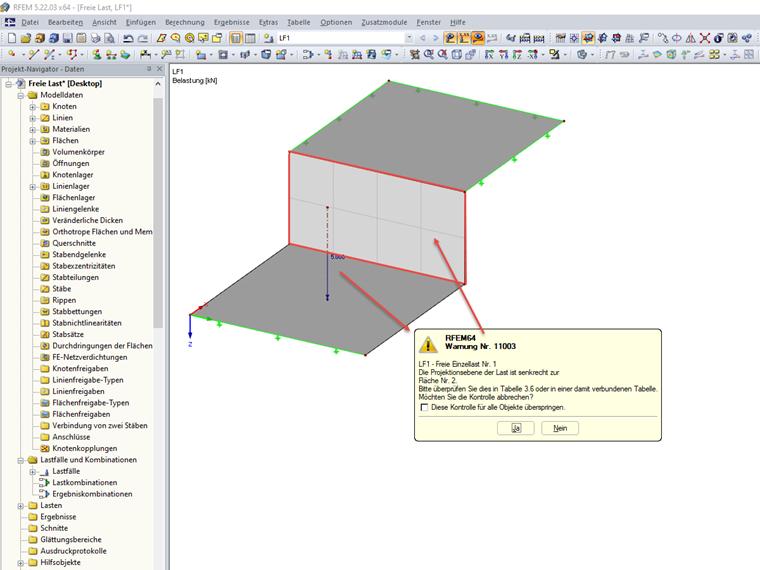

W pliku przykładowym dla obciążenia wolnego wybrano nieprawidłowo powierzchnię prostopadłą do obciążenia. Tym samym podczas obliczeń pojawia się ostrzeżenie.

W przypadku wolnych obciążeń należy zatem zawsze upewnić się, że wszystkie powierzchnie spoczywają w odpowiedniej płaszczyźnie rzutowania.
